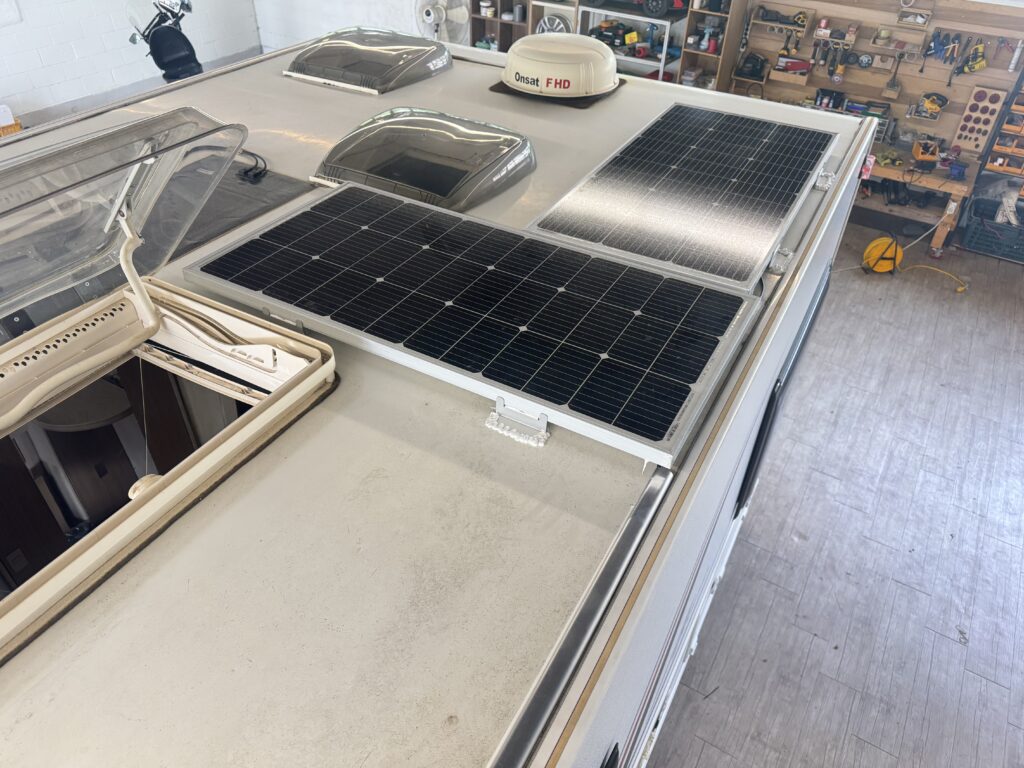

노지 캠핑과 장기 정박 시 카라반의 전력 독립성을 보장하는 가장 중요한 시스템은 태양광 충전 설비입니다. 하지만 제한된 지붕 면적에서 생산된 귀중한 전력을 배터리로 손실 없이 전달하기 위해서는 컨트롤러의 변환 효율과 배선의 물리적 규격이 완벽하게 뒷받침되어야 합니다. 규격 미달의 얇은 배선을 사용하거나 시스템에 맞지 않는 컨트롤러를 매칭할 경우, 심각한 전압 강하(Voltage Drop)로 인해 충전 효율이 급감할 뿐만 아니라 배선 과열로 인한 카라반 화재의 직접적인 원인이 됩니다.
목차보기
본 기술 매뉴얼에서는 MPPT와 PWM 태양광 컨트롤러의 기술적 차이점을 비교 분석하고, 총 발전량(W)에 따른 안전한 배선 굵기(AWG/SQ) 산정 기준을 제시합니다. 본 문서는 경기 광주 알빙캠핑의 현장 태양광 셋업 및 누전 화재 복구 데이터를 바탕으로 작성되었습니다.
1. PWM vs MPPT 태양광 컨트롤러 작동 원리 및 효율 비교
태양광 패널에서 생성되는 전압(보통 18V~24V 이상)은 12V 인산철 배터리에 직접 연결할 수 없으므로, 이를 적정 전압(14.4V~14.6V)으로 변환해 주는 ‘충전 컨트롤러’가 필수적입니다. 이 변환 방식에 따라 PWM과 MPPT 두 가지로 나뉘며, 시스템 효율에 결정적인 차이를 만듭니다.
[태양광 충전 컨트롤러 방식별 제원 및 효율 비교표]
| 비교 항목 | PWM (Pulse Width Modulation) | MPPT (Maximum Power Point Tracking) |
|---|---|---|
| 작동 원리 | 단순 스위칭으로 잉여 전압을 잘라내어 버림 | 남는 잉여 전압을 전류(A)로 변환하여 밀어 넣음 |
| 전력 변환 효율 | 약 70% ~ 75% 수준 | 약 95% ~ 99% (초고효율) |
| 기상 악화 시 (흐린 날) | 전압이 낮아지면 충전이 거의 이루어지지 않음 | 낮은 일사량에서도 최대 전력점을 추적하여 충전 유지 |
| 적합한 시스템 | 100W 이하의 소형/휴대용 시스템 | 200W 이상의 다채널 카라반/캠핑카 메인 시스템 |
| 발열 및 가격 | 구조가 단순하여 저렴함, 발열 적음 | 내부 변환 코일(인덕터)로 인해 무겁고 가격이 높음 |
단순히 전압을 깎아내는 PWM과 달리, MPPT(최대 전력점 추적) 방식은 태양광 패널에서 들어오는 높은 전압을 낮추는 대신 그만큼 전류(A)량을 증폭시켜 배터리에 전달합니다. 따라서 지붕 면적이 좁아 패널을 많이 올릴 수 없는 카라반일수록 MPPT 컨트롤러 장착은 필수적인 정비 셋업입니다.
2. 태양광 패널 출력(W)에 따른 안전 배선 굵기(AWG/SQ) 산정 기준표
컨트롤러가 아무리 뛰어나도, 패널에서 컨트롤러로, 컨트롤러에서 배터리로 이어지는 혈관(배선)이 좁으면 병목 현상이 발생하여 전선이 불타오르게 됩니다. 캠핑카 12V 시스템(인산철 기준)에서 총 발전량(와트)에 따른 최대 허용 전류(암페어)를 계산하여 최소 안전 굵기를 산정해야 합니다.
- 전류(A) 계산법 = 총 발전량(W) ÷ 시스템 전압(12V)

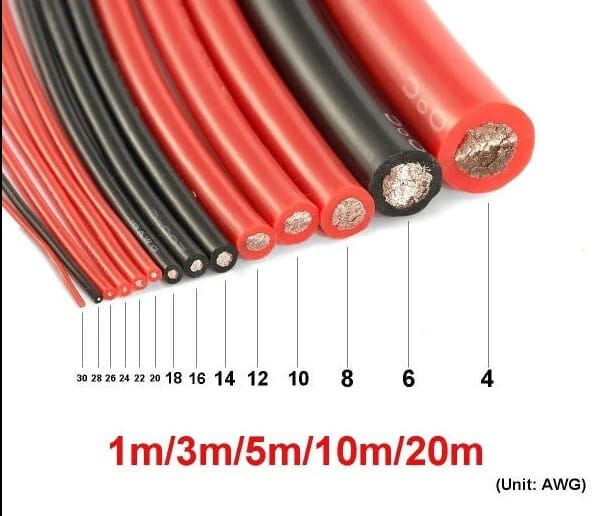

[📷 사진 삽입 포인트 2: 배선 굵기 비교 및 결선]
- 추천 사진: 얇은 일반 배선과 굵은 실리콘 배선(AWG)의 단면 비교 사진, 또는 압착기를 이용해 링단자를 집는 모습
- 추천 대체 텍스트(Alt Text): 전압 강하 및 화재 예방을 위한 태양광 패널 규격별 안전 배선(AWG 및 SQ) 굵기 비교
[12V 시스템 기준 태양광 배선 규격 산정표]
| 태양광 총 발전량 (W) | 최대 예상 전류 (A) | 권장 배선 굵기 (미국 AWG) | 권장 배선 굵기 (한국 SQ/스퀘어) |
|---|---|---|---|
| ~ 200W | 약 16A | 12 AWG | 최소 3.5 SQ 이상 |
| ~ 400W | 약 33A | 10 AWG | 최소 5.5 SQ 이상 |
| ~ 600W | 약 50A | 8 AWG | 최소 8.0 SQ 이상 |
| ~ 800W | 약 66A | 6 AWG | 최소 14.0 SQ 이상 |
| 1,000W 이상 | 80A 이상 | 4 AWG 이상 | 22.0 SQ 이상 (직병렬 구성 권장) |
(※ 배선 길이가 5m를 초과할 경우 전압 강하가 심해지므로, 위 표의 권장 규격보다 한 단계 더 굵은 배선(예: 10AWG -> 8AWG)을 사용하는 것이 안전합니다.)
3. 화재 예방을 위한 태양광 시스템 결선 및 정비 절차
태양광 시스템 정비 시 순서를 지키지 않으면 컨트롤러 내부 기판이 즉시 타버리는 치명적인 고장이 발생합니다. 아래의 표준 작업 절차를 반드시 준수하십시오.
- 태양광 패널 빛 차단: 옥외에서 작업 시 패널 위에 두꺼운 담요나 박스를 덮어 발전(전압 생성)을 물리적으로 완전히 차단합니다.

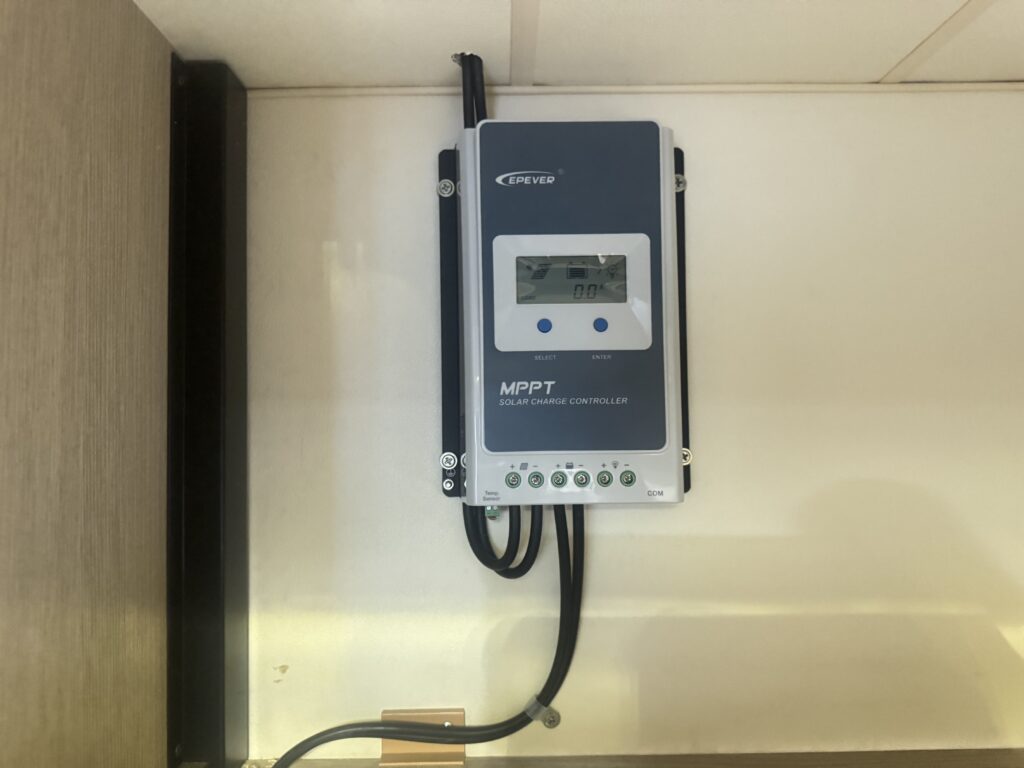

- 컨트롤러-배터리 우선 결선 (매우 중요): MPPT 컨트롤러에 배선을 연결할 때는 무조건 배터리 쪽 배선을 1순위로 먼저 연결해야 합니다. 컨트롤러가 시스템 전압(12V인지 24V인지)을 먼저 인식하게 만들어야 합니다. 패널 쪽을 먼저 연결하면 컨트롤러가 과전압으로 소손됩니다.
- 퓨즈(Fuse) 및 차단기 설치: 패널과 컨트롤러 사이, 그리고 컨트롤러와 배터리 사이의 플러스(+) 배선에는 반드시 발전량에 맞는 용량의 DC 전용 차단기(또는 미디 퓨즈)를 설치해야 합니다. (예: 400W 세팅 시 40A 차단기 장착)
- 태양광 패널 최종 결선: 배터리 연결과 차단기 설치가 완료되었는지 재확인한 후, 마지막으로 태양광 패널 측의 MC4 커넥터나 배선을 컨트롤러에 연결하고 덮어두었던 담요를 걷어냅니다.
4. 캠핑카 태양광 시스템 셋업 필수 주의사항
- 음영(그림자) 효과 주의: 직렬로 연결된 태양광 패널 중 단 하나의 패널에라도 나뭇잎이나 에어컨 실외기 그림자가 지게 되면, 전체 발전량이 가장 낮은 패널 기준으로 곤두박질치는 ‘핫스팟(Hot-spot) 현상’이 발생합니다. 패널은 가급적 병렬로 구성하거나 차단 다이오드를 점검해야 합니다.
- 열 방출 공간 확보: MPPT 컨트롤러는 변환 과정에서 방열판을 통해 상당한 고열을 뿜어냅니다. 카라반 내부 수납장이나 침상 밑에 밀폐되게 설치할 경우 온도 센서가 과열을 감지하여 출력을 강제로 제한하므로, 반드시 통풍구가 있거나 냉각 팬이 도는 전장함 위치에 세팅해야 합니다.
정확한 AWG 규격의 실리콘 배선 사용과 MPPT 컨트롤러의 올바른 셋업은 단순한 효율 상승을 넘어 카라반 화재를 예방하는 생명줄과 같습니다. 현재 본인의 카라반 지붕에 올라간 패널의 총 W수와 컨트롤러로 내려오는 배선의 굵기가 일치하는지, 차단기는 정상 작동하는지 지금 바로 전장함을 열어 확인해 보시기 바랍니다.
