[DIY 정비 및 시공 안전 경고] 태양광 패널은 햇빛이 있는 한 지속적으로 고압의 직류(DC) 전기를 생산합니다. 배선 작업 시 합선(Short)이 발생하면 심각한 아크 스파크와 화재로 이어질 수 있습니다. 반드시 패널 위를 두꺼운 담요로 덮어 빛을 차단하거나, 차단기를 내린 안전한 상태에서 작업하시기 바랍니다. 고소 작업 시 추락에도 각별히 유의하십시오.
노지 캠핑의 필수품인 태양광 패널은 전력 독립을 가능하게 해 주지만, 잘못된 시공은 지붕 배선 구멍을 통한 카라반 태양광 누수 와 스파크 화재라는 두가지 재앙을 불러옵니다.
경기 광주 정비 현장에서 들어오는 지붕 누수 및 태양광 고장 사례를 살펴보면, 일반 건축용 실리콘의 경화 및 갈라짐, 그리고 펜치(플라이어)로 대충 찝어 놓은 MC4 커넥터 단자가 원인인 경우가 대부분입니다. 오늘은 태양광 배선이 실내로 인입되는 루프 글랜드(Roof Gland)의 완벽한 씨카플렉스 방수 공정과, 화재를 원천 봉쇄하는 MC4 커넥터 전용 압착법을 상세히 정리해 드립니다.

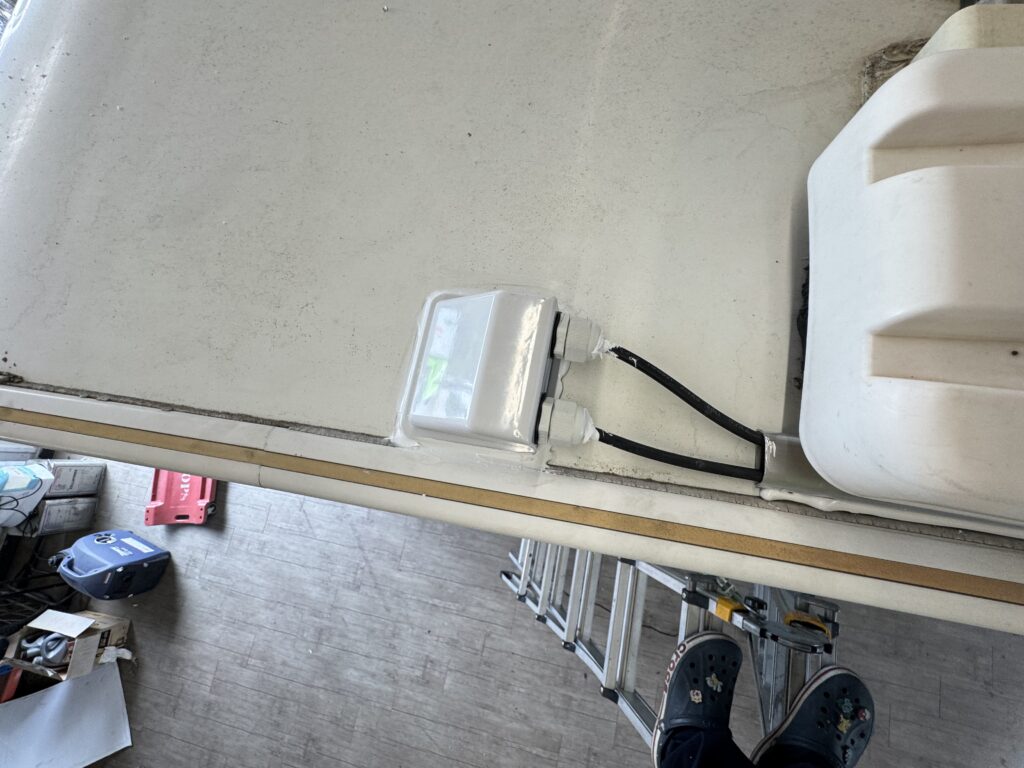

1. 카라반 태양광 누수 방지의 핵심: 루프 글랜드와 씨카플렉스 252
태양광 패널에서 생성된 전기를 실내의 MPPT 컨트롤러로 보내려면 지붕에 구멍을 뚫어 선을 집어넣어야 합니다. 이 구멍을 덮어주는 플라스틱 캡이 바로 루프 글랜드(Roof Gland)입니다. 이곳은 주행 중 강한 비바람을 정면으로 맞고, 직사광선의 자외선(UV)을 가장 많이 받는 가혹한 환경입니다.

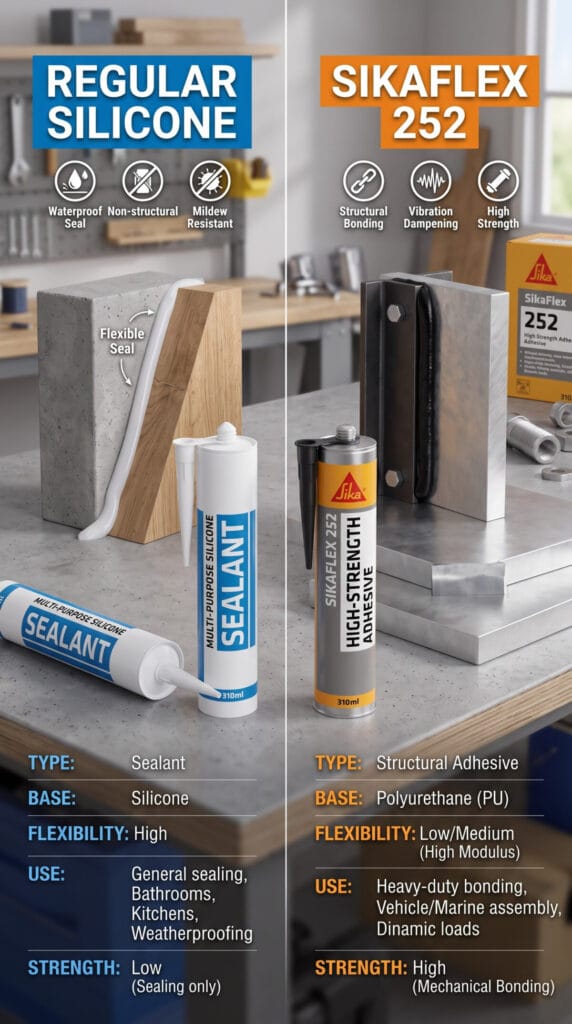

[일반 실리콘 VS 씨카플렉스 252]
욕실용이나 일반 건축용 실리콘을 지붕에 바르면, 몇 달 지나지 않아 자외선에 삭아버리고 카라반 특유의 주행 진동에 의해 틈이 벌어지며 빗물이 실내 천장을 적시게 됩니다. 반드시 카라반과 선박 산업에서 널리 쓰이는 고탄성 우레탄계 구조용 접착 실란트인 씨카플렉스(Sikaflex) 252 (또는 동급의 221, 522)를 사용해야 합니다.
[루프 글랜드 완벽 실링 공정]
- 표면 전처리(Prep): 지붕 접착 면과 루프 글랜드 바닥 면을 알코올(IPA)로 완벽히 닦아내어 유분과 먼지를 제거합니다. (접착력을 극대화하려면 전용 프라이머 도포를 권장합니다.)
- 듬뿍 도포 (Gasket 효과): 루프 글랜드 바닥의 테두리를 따라 씨카플렉스를 끊기지 않고 두껍게 쏘아줍니다. 글랜드를 지붕 구멍 위에 덮고 지그시 누를 때, 실란트가 글랜드 밖으로 살짝 삐져나올 정도로 듬뿍 도포하여 빈틈없는 가스켓(물막이) 층을 형성하는 것이 핵심입니다.
- 외부 2차 실링: 글랜드를 덮은 후, 테두리 주변과 케이블이 통과하는 압착 너트 부위 주변에도 씨카플렉스를 한 번 더 두껍게 덮어주어 빗물이 고일 틈을 주지 않도록 매끄럽게 마감합니다.
2. 태양광 배선 화재의 주범: 커넥터 접촉 불량
태양광 패널끼리 연결하거나 연장선으로 이어줄 때 국제 표준으로 사용되는 방수 커넥터가 바로 MC4 커넥터입니다. 태양광 전기는 전압(V)은 물론 직류 전류(A)가 상당히 높게 흐릅니다.
현장에서 점검을 해보면 전용 공구가 없어서 펜치(일명 뺀치)나 바이스 플라이어로 구리 핀을 대충 눌러서 찝어둔 차량들을 흔하게 발견합니다. 이렇게 압착 불량이 발생하면, 케이블과 핀 사이의 미세한 틈으로 인해 전기적 저항이 급격히 상승합니다. 고전류가 좁은 틈을 통과하면서 엄청난 열이 발생하고, 결국 플라스틱 하우징이 녹아내리며 아크(Arc) 스파크와 함께 지붕 위 화재로 직결됩니다.
3. MC4 커넥터 전용 압착 툴 사용 규격 및 결선법
화재를 원천 차단하기 위해서는 케이블 굵기(보통 4㎟ 또는 6㎟ / 12AWG~10AWG)에 정확히 맞는 규격의 MC4 전용 라쳇식 압착기(Crimping Tool)를 반드시 사용해야 합니다.
- 피복 탈피: 태양광 전용 케이블(TUV 인증품 권장)의 피복을 약 7~8mm 정도 벗겨내어 내부의 주석 도금 연선을 노출시킵니다. 이때 심선이 잘리지 않도록 주의합니다.
- 단자 삽입: 피복을 벗긴 구리선을 MC4 메탈 핀(암/수 구별) 끝부분에 쏙 밀어 넣습니다.

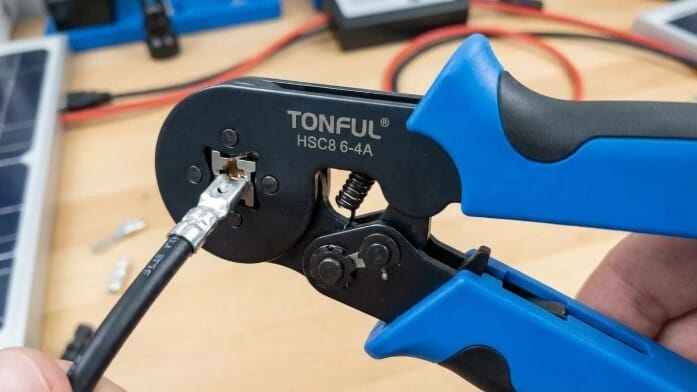

- 전용 툴 압착 (핵심): 전용 압착기의 다이스 크기(4.0 또는 6.0)에 맞게 핀을 물리고, 손잡이를 강하게 쥡니다. 라쳇(Ratcheting) 기어 장치가 있어 ‘딸깍’ 하고 끝까지 다물어져 락이 풀릴 때까지 강하게 압착해야 합니다.
- 정상적으로 압착된 핀은 B자 형태로 케이블을 완벽하게 파고들어 절대 손으로 뽑히지 않습니다.
- 하우징 조립: 압착된 핀을 플라스틱 하우징(커넥터 본체) 속으로 밀어 넣습니다. ‘딱’ 하는 락킹 소리가 나야 핀이 정확히 자리를 잡은 것입니다. 마지막으로 후면의 방수 캡(케이블 글랜드)을 스패너 두 개를 이용해 꽉 조여주면 수분 침투까지 완벽하게 차단됩니다.
카라반의 지붕은 직사광선의 복사열과 주행 중의 태풍급 풍압, 그리고 지속적인 진동을 견뎌야 하는 극한의 환경입니다. 적당히 바른 실리콘과 펜치로 대충 찝은 커넥터는 시한폭탄과 같습니다. 반드시 검증된 씨카플렉스 도포와 전용 압착 공구를 사용하여, 누수와 화재의 위협 없는 안전한 전력 독립을 누리시기 바랍니다.
함께 읽으면 좋은 글 : 카라반 인버터 자동 절체기 결선 메뉴얼
카라반 태양광 누수 및 배선 정비 관련 자주 묻는 질문(FAQ)
Q1. 지붕 누수가 발생해서 기존 실리콘 위에 씨카플렉스를 덧발라도 되나요? A. 절대 안 됩니다. 기존에 발려있는 일반 실리콘이나 오래된 우레탄 폼 위에 덧바르면 접착이 제대로 이루어지지 않아 100% 다시 누수가 발생합니다. 헤라와 스크래퍼를 이용해 기존 실리콘을 바닥 면이 보일 때까지 완전히 긁어내고, 알코올로 표면을 깨끗하게 정리한 뒤 씨카플렉스를 새로 시공해야 합니다.
Q2. 한낮에 태양광 발전이 한창일 때 MC4 커넥터 부분을 만져보니 따뜻합니다. 정상인가요? A. 정상이 아닙니다. 태양광 케이블이나 커넥터 부위에서 체온 이상의 열감이 느껴진다면, 내부에서 접촉 불량으로 인해 저항열이 발생하고 있다는 명백한 증거입니다. 화재로 이어지기 직전의 전조 증상이므로, 즉시 해당 커넥터를 잘라내고 새 MC4 커넥터로 단단하게 재압착해야 합니다.
Q3. 루프 글랜드에 씨카플렉스 252를 도포한 후 언제부터 주행이나 세차가 가능한가요? A. 씨카플렉스는 공기 중의 수분과 반응하여 경화되는 습기 경화형 실란트입니다. 보통 표면이 굳어 묻어나지 않는 ‘태크 프리(Tack-free)’ 상태가 되기까지 1~2시간이 걸리며, 완전히 굳어 구조적 강도를 갖기까지는 습도와 온도에 따라 24시간에서 최대 3일이 소요됩니다. 시공 후 최소 하루(24시간) 동안은 고속 주행이나 고압수 세차를 피하는 것이 안전합니다.
