노지 캠핑 중 에어컨, 전자레인지, 헤어드라이어 등 고전력 220V 가전을 자유롭게 사용하기 위해서는 12V 직류(DC) 전기를 220V 교류(AC) 전기로 변환해 주는 인버터(Inverter)가 필수적입니다. 그러나 인버터는 캠핑카 전기 설비 중 가장 막대한 전류(A)를 끌어다 쓰는 장비로, 규격에 맞지 않는 얇은 배선을 사용하거나 한전(외부 전기) 인입 시 전력망을 분리하지 않으면 즉각적인 화재와 메인보드 폭발로 이어지는 가장 위험한 부품이기도 합니다.
목차보기
본 기술 문서에서는 민감한 가전제품을 보호하는 순수 정현파 인버터의 기술적 설치 기준(배선 굵기 및 최단 거리 원칙)을 분석하고, 외부 전기(한전)와 인버터 전기의 물리적 충돌을 막아주는 핵심 안전장치인 APU(Automatic Power Unit, 자동 절체기)의 릴레이 결선 회로도 및 셋업 절차를 상세히 안내합니다. 본 매뉴얼은 경기 광주 카라반 정비 현장의 실제 전기 화재 복구 및 전장함 오버홀 데이터를 바탕으로 작성되었습니다.

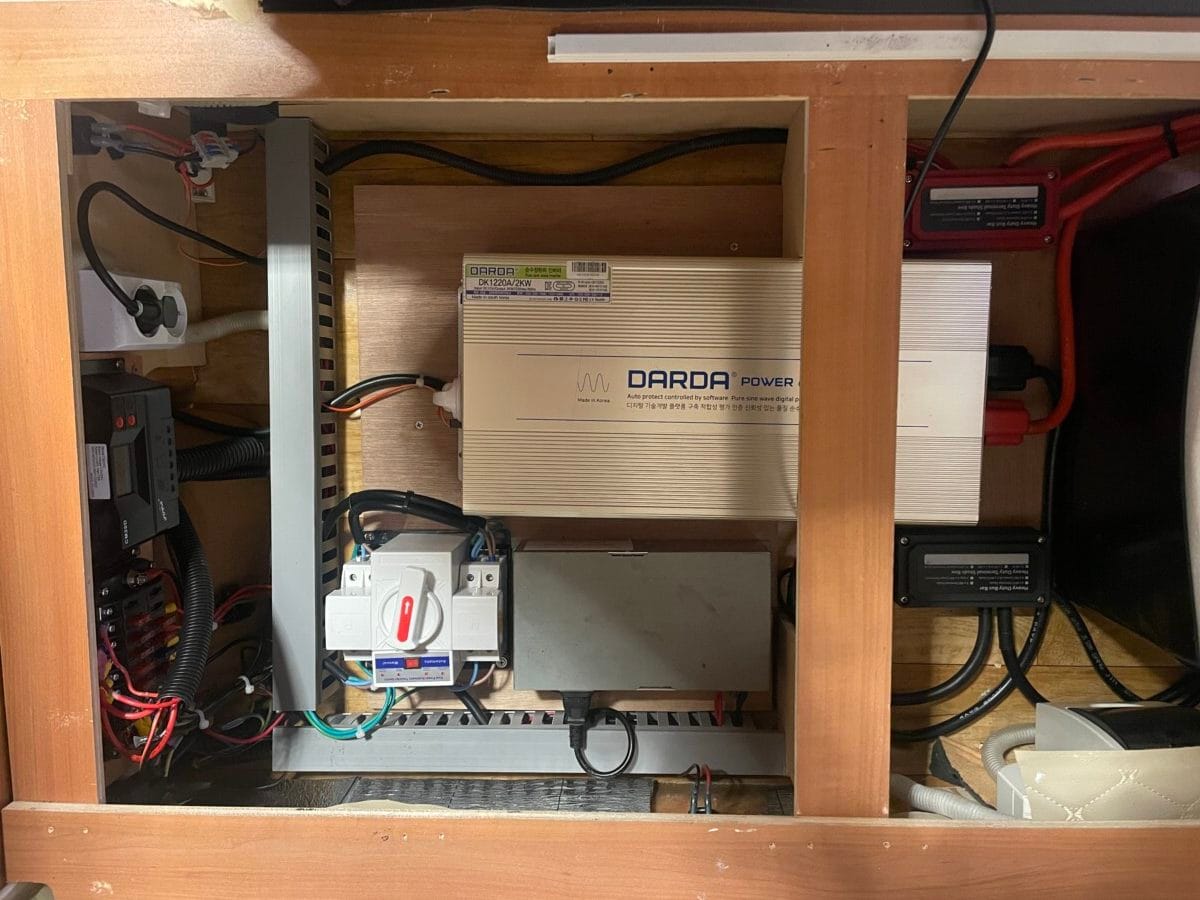

1. 순수 정현파 인버터 설치 기준: 거리와 배선 굵기(SQ)의 법칙
인버터는 단순히 전압만 바꾸는 것이 아니라 12V라는 낮은 전압에서 220V에 해당하는 거대한 에너지를 뽑아내야 하므로, 12V 배터리 측에서 엄청난 양의 전류(A)를 소모하게 됩니다. (예: 220V 2,000W 전자레인지 가동 시, 12V 배터리에서는 약 166A 이상의 전류가 방출됨)
유사 계단파 vs 순수 정현파 (Pure Sine Wave)
가정용 220V와 동일한 부드러운 곡선 형태의 파형을 만들어내는 ‘순수 정현파’ 인버터를 사용해야 합니다. 저렴한 ‘유사 계단파(Modified Sine Wave)’ 제품을 사용할 경우, 전자레인지가 돌아가지 않거나 에어컨 콤프레서 모터가 타버리는 치명적인 고장이 발생합니다.
[인버터 용량별 12V 권장 배선 굵기 및 퓨즈 제원표]
배터리에서 인버터로 연결되는 DC 배선은 절대 1미터를 초과해서는 안 되며(최단 거리 원칙), 전압 강하와 발열을 막기 위해 반드시 규격 이상의 두꺼운 실리콘 배선(또는 KIV 전선)을 사용해야 합니다.
| 인버터 최대 출력 (W) | 최대 소모 전류 (12V 기준) | 최소 권장 배선 굵기 (SQ / AWG) | 권장 DC 퓨즈(ANL) 용량 |
| 1,000 W | 약 85 A | 16 SQ (6 AWG) | 100 A |
| 2,000 W | 약 170 A | 35 SQ (2 AWG) | 200 A |
| 3,000 W | 약 250 A | 50 SQ (0 AWG) | 300 A |
| 4,000 W 이상 | 약 340 A 이상 | 70 SQ (00 AWG) | 400 A |
(※ 배선이 1m를 초과하여 길어질 수밖에 없는 구조라면, 위 표의 기준보다 한 단계 더 두꺼운 배선으로 무조건 업그레이드해야 화재를 막을 수 있습니다.)
2. 외부 전기 충돌 방지: APU(자동 절체기)의 필요성
캠핑카 내부에 220V 콘센트 라인은 하나인데, 전기를 공급하는 소스는 두 곳(인버터 전기 / 캠핑장 한전 전기)입니다. 만약 인버터를 켜놓은 상태에서 외부 한전 전기를 꽂게 되면, 두 교류(AC) 전기의 위상이 부딪히며 엄청난 폭발음과 함께 인버터 내부 기판이 산산조각 납니다(AC 쇼트 파괴).

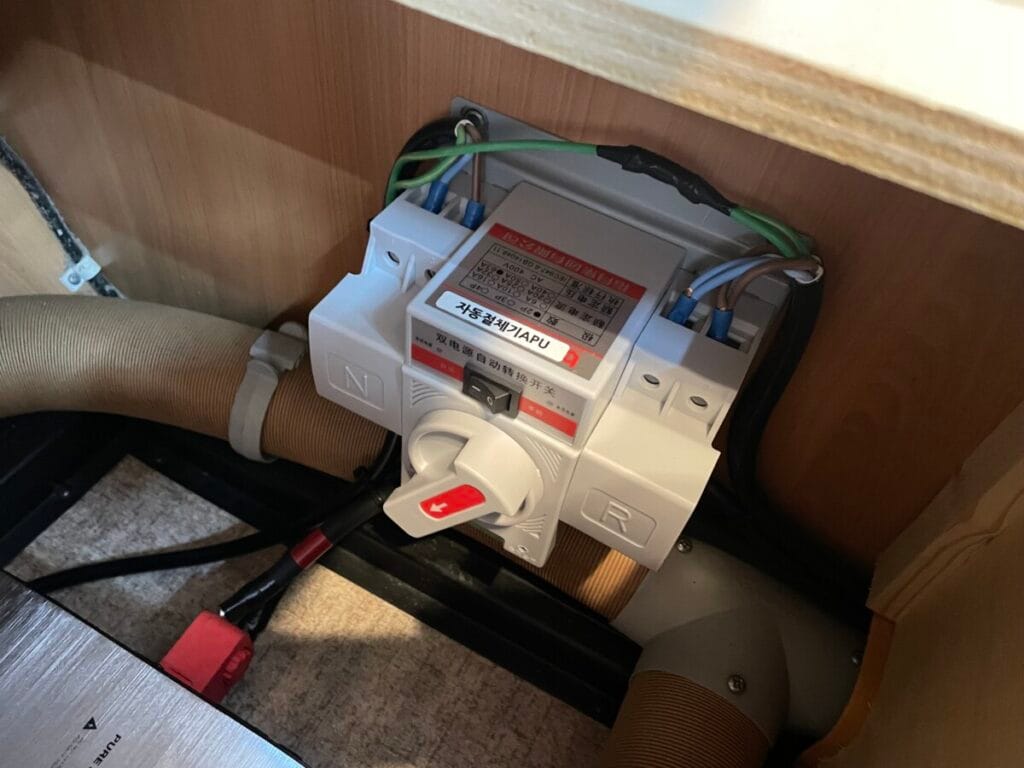

이를 방지하기 위해 설치하는 것이 APU (자동 절체기 / ATS: Automatic Transfer Switch)입니다.
APU(자동 절체기)의 작동 원리 (우선순위 릴레이)
APU는 기본적으로 ‘외부 한전 전기’에 최우선 순위를 둡니다.
- 평소에는 인버터에서 만들어진 220V 전기를 실내 콘센트로 흘려보냅니다 (A 접점).
- 캠핑장에 도착해 외부에 한전 전기가 딱! 꽂히는 순간, APU 내부의 마그네틱 릴레이가 이를 감지하여 0.01초 만에 인버터 쪽 라인을 물리적으로 끊어버리고 한전 전기 라인을 실내 콘센트와 연결합니다 (B 접점).
- 이를 통해 사용자가 인버터를 실수로 끄지 않았더라도 두 전기가 절대 만나지 않도록 완벽하게 격리합니다.
3. 인버터 및 APU 절체기 안전 결선 4단계 표준 회로도
전기 작업 전 카라반의 메인 배터리 스위치를 완전히 차단하고, 외부 220V 플러그가 뽑혀 있는지 2중, 3중으로 확인해야 합니다.
1단계: 배터리 ↔ 인버터 DC 전원 결선 (초고전류 라인)
- 인산철 배터리의 메인 플러스(+) 단자에서 선을 뽑아 DC 전용 대용량 퓨즈(ANL 또는 MEGA 퓨즈, 300A 등)를 최단 거리에 거칩니다.
- 퓨즈를 통과한 플러스(+) 선을 인버터 후면의 붉은색 단자에 체결합니다.

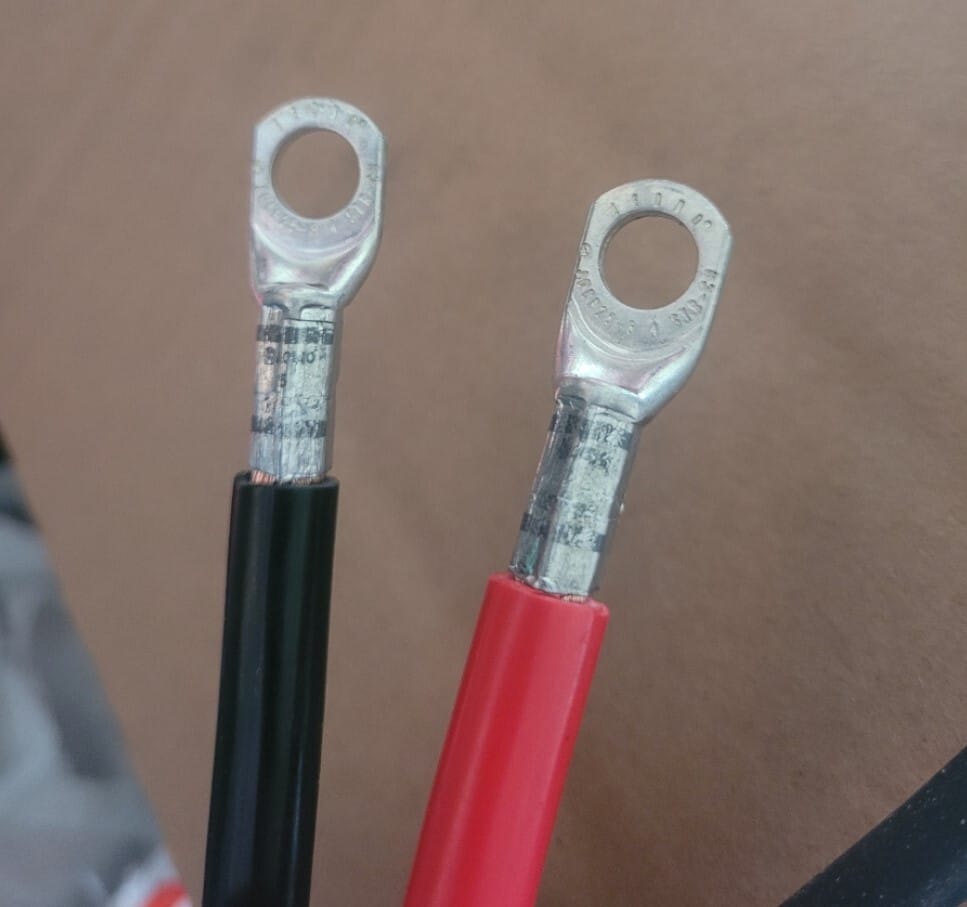

- 배터리의 마이너스(-) 단자에서 선을 뽑아 션트 저항(적산계)을 거친 후, 인버터 후면의 검은색 단자에 체결합니다.(※ 모든 체결은 반드시 동관 단자를 유압 압착기로 찍어 빈틈없이 압착해야 하며, 볼트 체결부가 헐거우면 스파크(아크)가 발생하여 불이 납니다.)
2단계: 인버터 ↔ APU 절체기 (AC 전원 IN)
- 인버터 전면부의 220V 출력 콘센트에 플러그를 꽂거나 AC 출력 단자대에서 배선을 뺍니다.
- 이 선을 APU 절체기의 [인버터 입력 (Inverter IN)] 단자에 L(활선), N(중성선), E(접지) 규격에 맞게 체결합니다.
3단계: 한전 전기 ↔ APU 절체기 (AC 전원 IN)
- 카라반 외벽의 220V 한전 인입구에서 들어온 배선을 메인 누전 차단기(30A)에 먼저 물립니다.
- 누전 차단기를 통과한 배선을 APU 절체기의 [한전 입력 (Main/KEPCO IN)] 단자에 연결합니다.
4단계: APU 절체기 ↔ 실내 콘센트 분전반 (AC 전원 OUT)
- APU 절체기의 마지막 단자인 [출력 (Load / OUT)] 단자에서 배선을 뽑습니다.
- 이 배선을 실내 에어컨, 냉장고, 일반 콘센트로 나뉘는 220V 하위 분전반(서브 차단기들)으로 연결해 주면 모든 회로 구성이 안전하게 마무리됩니다.
4. 인버터 설치 시 필수 안전 및 유지보수 수칙
220V 인버터는 캠핑카 전기 시스템 중 열을 가장 많이 발생시키는 장비입니다. 물리적인 결선 외에도 환경적인 세팅이 완벽해야 합니다.
- 환기(Cooling) 시스템 확보: 인버터는 출력의 약 10%를 열로 발산합니다. 침상 밑이나 좁은 전장함에 인버터를 밀폐시키면 과열(Overheat) 프로텍션이 걸려 전원이 픽픽 꺼집니다. 반드시 전장함 벽면에 12V 쿨링 팬(PC용 팬 등)을 흡기와 배기 방향으로 뚫어 강제 공기 순환을 시켜주어야 합니다.
- 차체 접지(Grounding) 필수: 누전 발생 시 인체 감전을 막기 위해 인버터 케이스에 있는 별도의 접지(Earth) 볼트에서 배선을 하나 뽑아 카라반의 금속 섀시 프레임에 단단히 볼트로 고정해야 합니다.
- 사용 후 전원 차단 습관: 인버터는 220V 가전을 꽂지 않고 켜두기만 해도 자체적으로 대기 전력(약 1A~2A)을 소모합니다. 장기 주차 시 인버터 전원을 끄지 않으면 며칠 만에 인산철 배터리가 바닥까지 완전히 방전(LVD)되므로, 사용 후에는 반드시 전용 스위치나 리모컨으로 인버터를 끄는 습관을 들여야 합니다.
