카라반과 캠핑카의 실내 공기 순환을 책임지는 루프 벤트(Roof Vent)의 대명사, 맥스팬(Maxxair Fan)은 사계절 내내 쾌적한 알빙을 위한 필수 장비입니다. 하지만 비가 오는 날이나 실내외 온도 차가 심한 동계 시즌에 맥스팬을 가동하다 보면 갑자기 “삐-” 하는 날카로운 경고음과 함께 시스템이 완전히 먹통이 되는 치명적인 고장이 자주 발생합니다.
목차보기
이는 덮개를 열어둔 채 우천 시 사용하거나, 결로 현상으로 인해 맺힌 물방울이 제어 기판(PCB)으로 떨어지며 발생하는 전형적인 ‘습기 부식 및 쇼트’ 증상입니다. 또한, 오랜 기간 가동 시 환풍기 모터 소음이 심해지고 회전이 버벅거리는 현상은 모터 내부의 카본 브러시가 마모되며 쌓인 분진이 원인입니다. 경기 광주 스마트RV로그 작업장에서 진행하는 맥스팬의 근본적인 트러블슈팅, PCB 방수 코팅과 모터 브러시 클리닝 공정을 단계별로 안내합니다.
1. 삐- 소리와 작동 멈춤: 맥스팬 기판(PCB) 습기 부식 원인
맥스팬의 메인 컨트롤 기판은 실내 쪽에 위치한 조작부 커버 바로 뒤에 노출되어 있습니다. 안타깝게도 순정 상태의 기판은 습기에 대한 방수 처리가 매우 취약합니다.
- 결로 및 빗물 유입: 찌개 조리 시 발생하는 수증기, 동계 실내외 온도 차로 인한 천장 결로, 또는 강풍을 동반한 우천 시 미세하게 유입된 빗물이 기판 표면에 맺힙니다.
- 마이크로 칩 부식: 수분이 기판의 미세한 납땜 부위와 IC 칩셋의 다리를 부식시켜 녹(초록색 산화물)을 발생시킵니다.
- 안전 차단 (쇼트): 전류가 비정상적으로 흐르게 되면 기판 스스로를 보호하기 위해 에러 코드(삐- 지속음)를 띄우며 모터 전원을 강제로 차단해 버립니다.
2. 맥스팬 기판 수리 및 PCB 방수 코팅(Conformal Coating) 공정
손상된 기판을 새것으로 교체하더라도 방수 코팅을 하지 않으면 똑같은 증상이 재발합니다. 부식이 심하지 않은 초기 에러 상태라면 기존 기판을 세척하고 방수 처리하여 완벽하게 살려낼 수 있습니다.

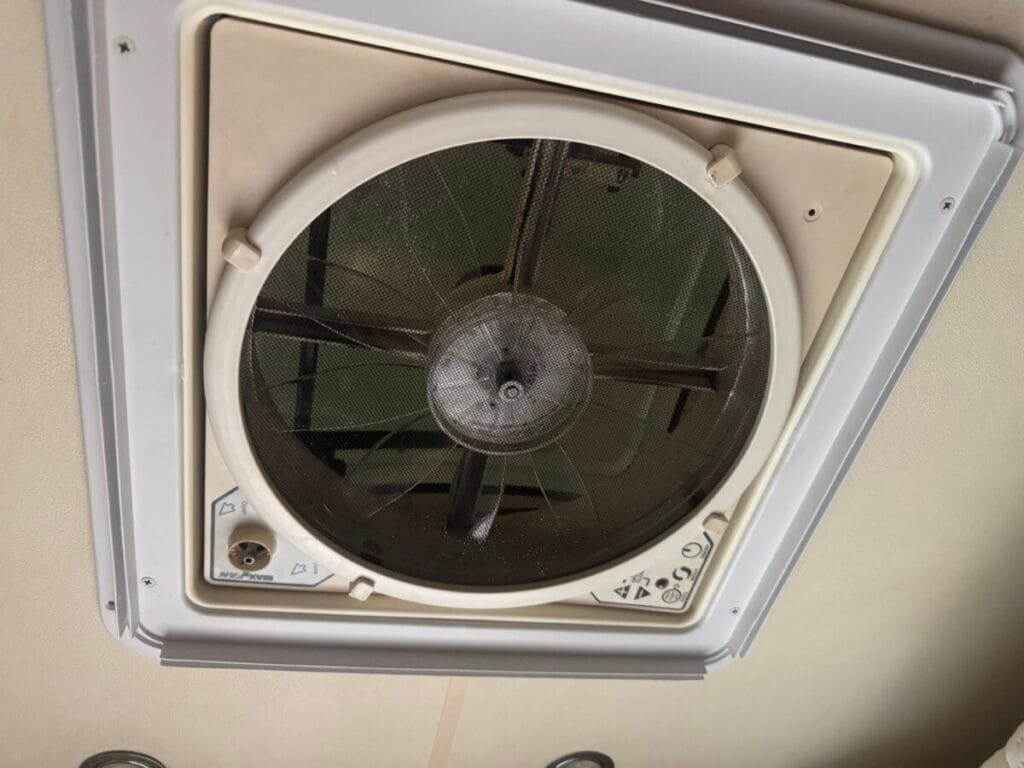

- 전원 차단 및 커버 분리: 카라반의 12V 메인 전원을 끄고, 맥스팬 하단의 다이얼 노브 2개(수동 개폐 노브, 속도 조절 노브)를 당겨서 뺍니다. 이후 모서리의 십자피스 4개를 풀어 실내 커버를 분리합니다.
- PCB 기판 탈거: 기판에 연결된 얇은 잭(전원선, 모터 연결선 등)을 조심스럽게 뽑고 기판 앗세이를 분리해 냅니다.
- 부식 부위 세척(클리닝): 기판 표면에 하얗거나 옅은 녹색으로 피어난 산화물을 확인합니다. 접점 부활제(BW-100 등) 또는 고농도 알코올(IPA)과 부드러운 미세 칫솔을 이용해 부식된 찌꺼기를 말끔히 닦아내고 완벽하게 건조시킵니다.

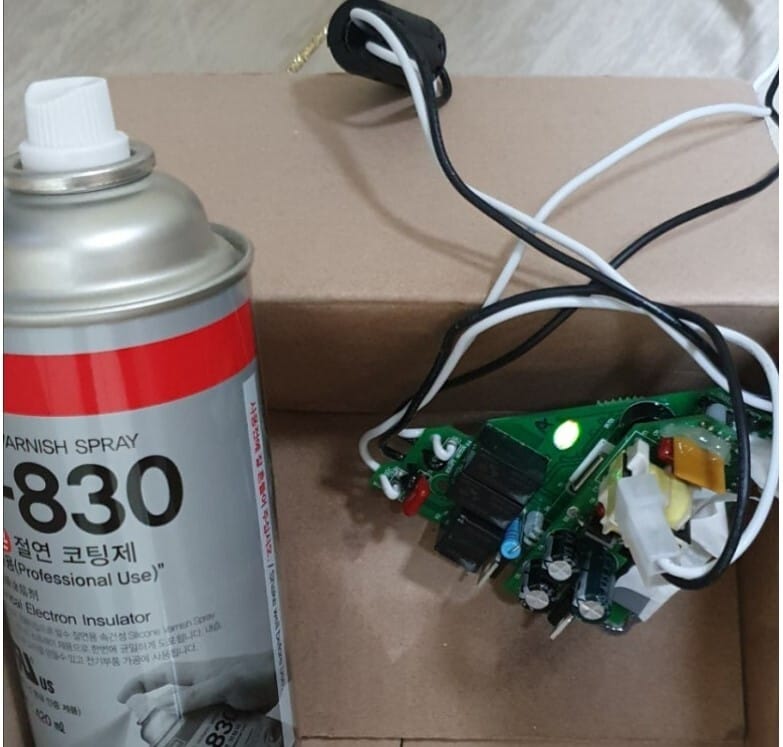

- 전용 방수 코팅액 도포: 기판 보호용 실리콘 콘포멀 코팅제(Conformal Coating)를 칩셋과 납땜 부위에 꼼꼼하게 발라줍니다. 단, 케이블이 꽂히는 ‘커넥터(잭) 단자’ 내부에는 코팅액이 들어가지 않도록 마스킹 테이프로 가려주어야 합니다. 코팅액이 마르면서 강력한 방수 피막을 형성하여 결로가 생겨도 쇼트가 나지 않게 방어합니다.
3. 환풍기 모터 소음 잡기: 모터 카본 브러시 분진 청소
맥스팬 작동 시 찌르르- 하는 귀에 거슬리는 금속 마찰음이 나거나, 팬이 특정 속도에서 덜덜거린다면 구동 모터 내부의 오염을 의심해야 합니다. 맥스팬에 주로 사용되는 DC 모터는 회전하면서 전력을 공급받기 위해 내부에 흑연 재질의 ‘카본 브러시’가 정류자와 계속 마찰합니다.
[모터 클리닝 핵심 단계]
- 모터 앗세이 분리: 맥스팬 상부 뚜껑을 열고 육각 렌치를 이용해 팬 날개(블레이드)를 먼저 고정축에서 뽑아냅니다. 이후 모터를 고정하는 브라켓 나사를 풀어 모터 뭉치를 밖으로 꺼냅니다.
- 모터 커버 개방 및 오염 확인: 모터 후면의 커버 틈새를 열어보면 내부가 까만 가루(카본 분진)로 덮여 있는 것을 볼 수 있습니다. 이 분진이 베어링 쪽으로 유입되거나 회전축의 저항을 만들어 환풍기 모터 소음의 주범이 됩니다.
- 전용 세척제로 분진 제거: 파츠 클리너나 모터 전용 세척 스프레이를 모터 내부로 분사하여 까만 분진이 씻겨 내려가도록 충분히 헹궈줍니다. (주의: 일반 WD-40 같은 방청 윤활제는 카본 브러시를 떡지게 만들 수 있으므로 무잔여물 세척제를 사용해야 합니다.)
- 건조 및 베어링 윤활: 에어건으로 잔류 용제를 완벽히 날려 보내 모터를 건조시킵니다. 조립 직전, 모터의 위아래 중심축 베어링 부위에만 극소량의 점도 높은 구리스나 실리콘 윤활제를 콕 찍어 발라주면 구동 소음이 드라마틱하게 사라집니다.
카라반 맥스팬 고장 및 기판 수리 자주 묻는 질문(FAQ)
Q. 맥스팬 기판에 방수 코팅제(콘포멀 코팅)를 바른 후 바로 조립해서 전원을 켜도 되나요? A. 코팅제가 완전히 건조되기 전에 전류가 흐르면 쇼트가 발생할 수 있습니다. 제품에 따라 다르지만 보통 표면 건조에 30분, 완전 경화에는 12~24시간이 소요됩니다. 코팅액을 도포한 후 최소 하루 정도는 상온에서 완벽하게 말린 뒤 커넥터를 연결하고 전원을 넣는 것을 권장합니다.
Q. 환풍기 모터 내부의 까만 분진을 청소할 때 흔히 쓰는 방청 윤활제(WD-40)를 뿌려도 될까요? A. 절대 금물입니다. 일반적인 방청 윤활제는 기름 성분이 남아 끈적임을 유발합니다. 이 기름기와 카본 브러시에서 떨어져 나온 흑연 분진이 뭉치면 찐득한 떡처럼 변해 모터 회전을 아예 멈추게 만듭니다. 반드시 건조가 빠르고 잔여물이 남지 않는 접점 부활제(BW-100 등)나 파츠 클리너를 사용하여 씻어내듯 세척해야 합니다.
Q. 비 오는 날 맥스팬을 열어두고 사용해도 고장 나지 않게 하는 근본적인 방법은 없나요? A. 기판 방수 코팅이 가장 확실한 내부 방어책이지만, 빗물 유입 자체를 막으려면 맥스팬 전용 커버(Maxxair Ⅱ Vent Cover 등)를 외부 지붕에 덧씌우는 것이 좋습니다. 외부 커버를 장착하면 폭우가 쏟아지거나 주행 중인 상황에서도 빗물 들이침 걱정 없이 벤트를 열고 환기할 수 있습니다.
맥스팬은 구조가 직관적이어서 정확한 트러블슈팅 포인트만 알고 있다면 부품의 영구적인 손상 없이 수명을 대폭 연장할 수 있습니다. 잦은 우천이나 험난한 오지 캠핑 환경 속에서도 안심하고 루프 벤트를 사용할 수 있도록, 늦기 전에 PCB 방수 코팅과 모터 클리닝으로 카라반의 심호흡 기관을 튼튼하게 정비해 보시길 권장합니다.
