무거운 트레일러를 견인하고 고속도로를 주행할 때 가장 두려운 상황은 카라반이 좌우로 요동치며 통제력을 상실하는 ‘피시테일(Fishtail)’ 혹은 ‘스웨이(Sway)’ 현상입니다. 이 치명적인 사고를 예방하는 하체 시스템의 핵심은 타이어의 노면 접지력을 유지하고 충격을 흡수하는 액슬 댐퍼(쇽업쇼바)에 있습니다. 앞서 다룬 관성 브레이크 셋업이 ‘멈추는 힘’을 위한 것이라면, 댐퍼는 ‘안정적인 주행 밸런스’를 위한 필수 장치입니다.
목차보기
본 매뉴얼에서는 전 세계 카라반의 표준인 알코(AL-KO) 옥타곤 쇽업쇼바의 색상별 허용 중량 제원을 분석하고, 오일 누유 시 발생하는 물리적 위험성과 교체 정비 표준 절차를 안내합니다. 이 데이터는 카라반 하체 및 제동 장치 셋업을 전문으로 다루는 경기 광주 알빙캠핑의 현장 점검 실무를 바탕으로 작성되었습니다.
1. 액슬 댐퍼(쇽업쇼바) 터짐 증상과 피시테일(Fishtail)의 치명적 위험성

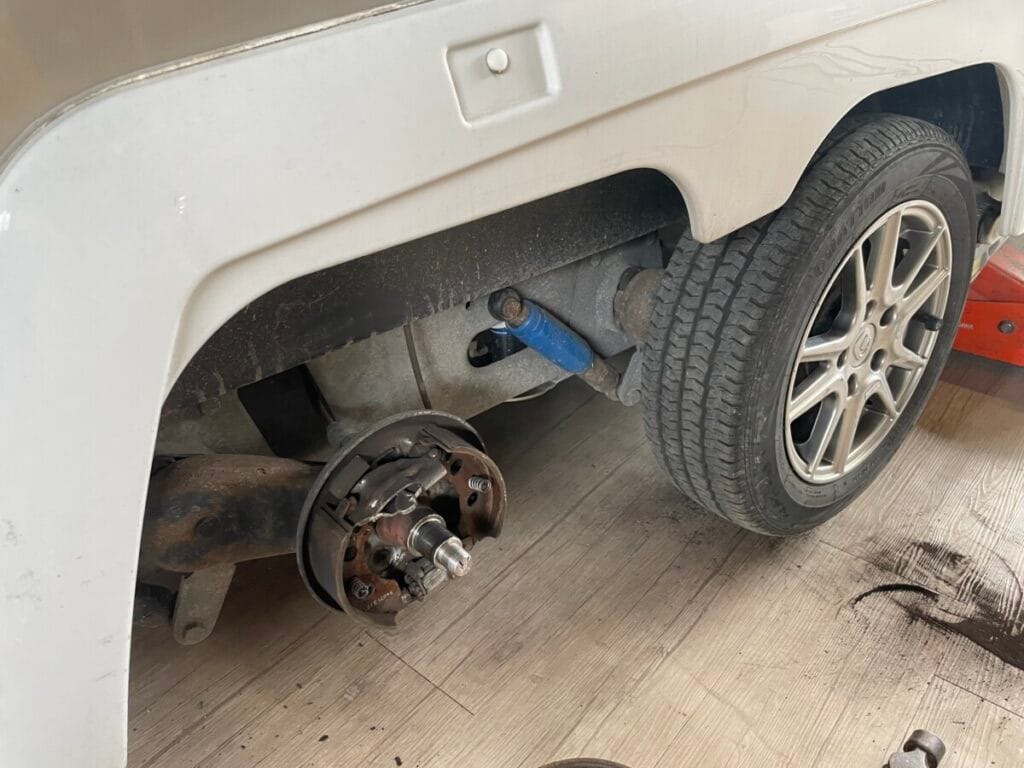

카라반에 적용되는 고무 토션 액슬(Rubber Torsion Axle) 자체에도 충격 흡수 기능이 있지만, 스프링의 반발력을 제어하여 차체가 계속 출렁이는 것을 잡아주는 역할은 쇽업쇼바 내부의 유압(오일)과 가스가 담당합니다.
댐퍼 오일 누유 시 발생하는 3단계 위험
- 로드 홀딩(노면 접지력) 상실: 댐퍼가 터져 유압이 빠져나가면 방지턱이나 요철을 넘을 때 카라반이 위아래로 심하게 요동칩니다. 타이어가 노면에서 붕 뜨는 시간이 길어져 제동력이 급감합니다.
- 견인차 꿀렁임(버운싱) 증가: 카라반의 요동치는 무게 중심이 커플러를 통해 앞쪽 견인차로 고스란히 전달되어, 주행 중 운전석에서 멀미가 날 정도의 앞뒤 꿀렁임이 발생합니다.
- 고속 주행 시 피시테일(Fishtail) 발생: 좌우 댐퍼 중 한쪽만 터지거나 양쪽 모두 기능을 상실한 상태에서 고속 주행 시 횡풍을 맞으면, 차체가 좌우로 털리는 스웨이 현상이 시작됩니다. 댐퍼가 이를 억제하지 못해 진폭이 점점 커지며 결국 전복 사고로 이어지는 피시테일을 유발합니다.
2. 알코(AL-KO) 옥타곤 댐퍼 색상별 카라반 총중량(KG) 제원표
알코(AL-KO) 순정 옥타곤 쇽업쇼바는 카라반의 ‘총 허용 중량(축 하중)’에 따라 감쇠력이 다르게 세팅되어 있으며, 이를 색상(Color)으로 명확하게 구분하고 있습니다. 자신의 카라반 중량에 맞지 않는 댐퍼를 장착하면 댐퍼가 쉽게 파손되거나 차체가 너무 딱딱하게 튀어 프레임에 크랙이 발생할 수 있습니다.
[알코 액슬 댐퍼 색상별 최대 허용 중량 스펙]
| 댐퍼 색상 (Color) | 싱글 액슬 (1축 / 타이어 2개) | 텐덤 액슬 (2축 / 타이어 4개) | 주로 적용되는 카라반 모델군 |
| 초록색 (Green) | 최대 900 kg 까지 | 최대 1,600 kg 까지 | 300~400급 소형 카라반, 티어드롭 트레일러 |
| 파란색 (Blue) | 최대 1,350 kg 까지 | 최대 2,500 kg 까지 | 400급 중반 ~ 500급 초반 베스트셀러 모델 |
| 빨간색 (Red) | 최대 2,000 kg 까지 | 최대 3,500 kg 까지 | 500급 후반 ~ 600급 이상, 무버/배터리 풀옵션 차량 |
(※ 주의: 출고 시 파란색 댐퍼가 장착되어 있었더라도, 추가적인 인산철 배터리 증설, 무버 장착, 태양광 패널 등 대대적인 튜닝으로 실측 총중량이 1,350kg을 초과했다면 한 단계 위인 빨간색 댐퍼로 업그레이드 교체해야 합니다.)
3. 쇽업쇼바 오일 누유 진단 및 불량 증상 육안 확인법
액슬 댐퍼의 고장 여부는 하체로 들어가 육안으로 직관적인 확인이 가능합니다. 캠핑 출발 전 바닥에 매트를 깔고 타이어 안쪽을 살펴보십시오.

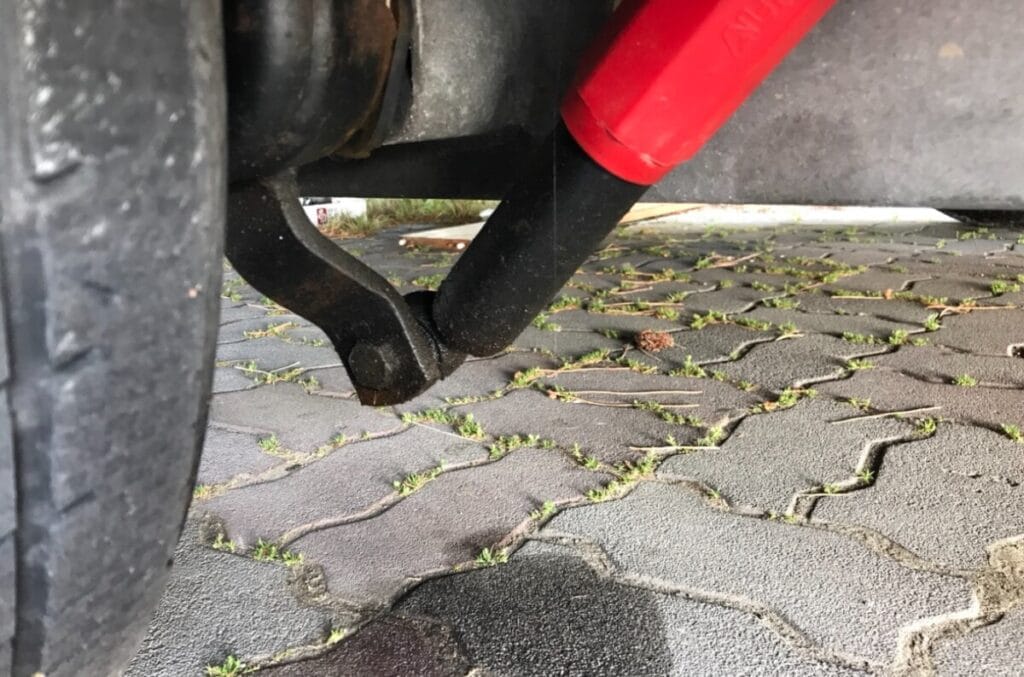

- 실린더 오일 누유 흔적: 정상적인 댐퍼는 겉면이 보송보송하고 먼지만 묻어있어야 합니다. 원통형 실린더 하단부로 까맣고 끈적이는 오일이 흘러내린 자국이 있거나 흙먼지가 기름과 떡져 있다면 내부 리테이너(씰)가 터진 것으로 100% 교체 대상입니다.
- 고무 부싱(Bushing) 마모 및 이탈: 댐퍼의 위아래 체결 부위(아이 홀)에 들어있는 고무 부싱이 갈라져 있거나 한쪽으로 찌그러져 쇠가 맞닿아 있다면, 주행 중 하체에서 ‘찌그덕’ 또는 ‘텅텅’ 치는 금속성 소음을 유발합니다.
- 물리적 바운스 테스트: 카라반을 평지에 주차하고 모서리를 체중을 실어 힘껏 내리눌렀다 뗄 때, 차체가 한 번 위로 올라왔다가 부드럽게 멈추지 않고 위아래로 2~3회 이상 출렁거린다면 댐퍼의 감쇠력이 수명을 다한 것입니다.
4. 알코 액슬 댐퍼 표준 교체 절차 및 주의사항
댐퍼 교체는 알코 하체 세팅의 기본기이자 필수 유지보수 항목입니다. 작업 시 반드시 카라반의 하중을 완전히 띄운 상태(서스펜션 이완 상태)에서 진행해야 안전합니다.
- 잭업(Jack-up) 및 안전 지지대 설치: 카라반 섀시 메인 프레임을 띄워 타이어가 지면에서 살짝 떨어지게 한 뒤, 잭스탠드(안전말뚝)를 받쳐 추락을 방지합니다.

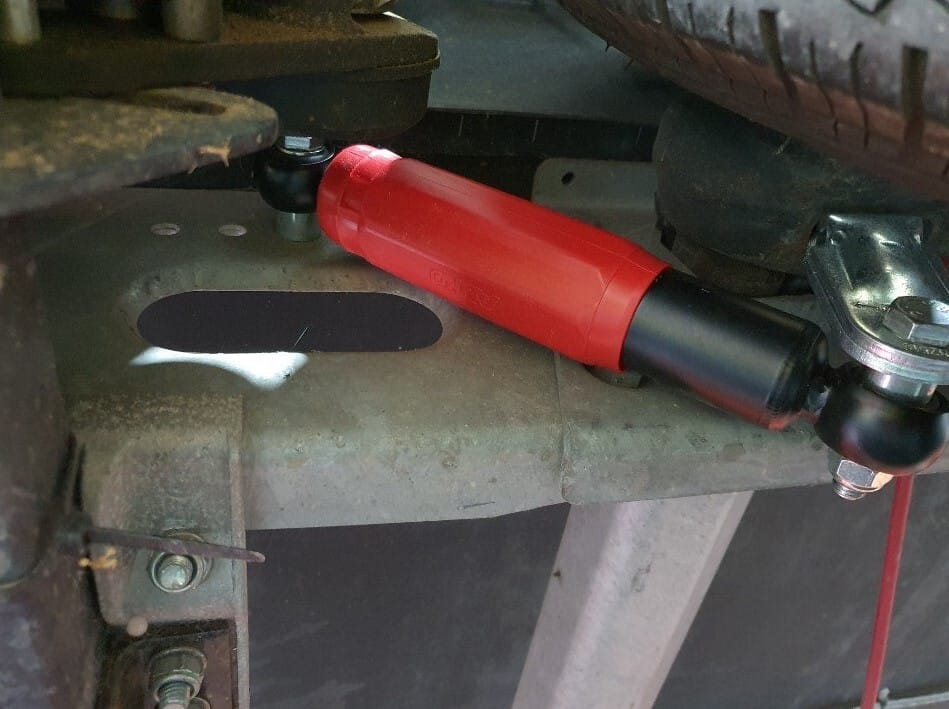

- 타이어 탈거 및 기존 댐퍼 분리: 휠 볼트를 풀어 타이어를 탈거하여 넓은 작업 공간을 확보합니다. 19mm 스패너와 복스알을 사용하여 댐퍼 위쪽(섀시 프레임 측)과 아래쪽(트레일링 암 측)을 관통하고 있는 굵은 고정 볼트와 너트를 풀어냅니다.
- 액슬 플레이트 위치 확인: 아래쪽 볼트를 풀 때, 댐퍼 하단을 물고 있는 브라켓(액슬 플레이트)이 빠질 수 있으므로 방향을 잘 기억해 둡니다.
- 신품 댐퍼 안착 및 가결속: 카라반 중량에 맞게 선택한 신품 댐퍼(파란색 또는 빨간색)를 장착 위치에 맞춥니다. 댐퍼는 위아래 구분이 있으므로 라벨 글씨가 똑바로 보이거나 굵은 실린더가 위쪽(프레임 방향)을 향하도록 끼운 후 위아래 볼트를 가결속합니다.
- 공차 체결(1G 세팅) 및 토크 렌치 마감: 볼트를 조일 때는 타이어를 다시 장착하고 잭을 내려 카라반 하중이 지면에 완전히 실린 상태(공차 상태)에서 조이는 것이 가장 이상적입니다. 댐퍼 상하단 너트를 토크 렌치를 이용해 권장 토크(약 86Nm)로 단단히 체결하여 고무 부싱의 뒤틀림을 방지합니다.
카라반의 서스펜션 구조상 댐퍼 하나가 터지면 반대편 댐퍼에도 과부하가 걸려 얼마 못 가 연쇄적으로 터지게 됩니다. 따라서 댐퍼 교체 시에는 반드시 좌우 1조(세트)를 동시에 교환하는 것이 철칙입니다. 캠핑장으로 떠나는 고속도로 위, 사랑하는 가족의 안전을 위해 출정 전 하체를 살펴 오일 비치는 곳이 없는지 꼭 점검하시기 바랍니다.
