카라반에서 오지 노지 캠핑을 즐기기 위해 가장 필수적인 가전은 바로 전력망이 없는 곳에서도 가스로 구동되는 3웨이(3-Way) 냉장고입니다. 특히 도메틱(Dometic)과 데포드(Thetford)로 대표되는 흡수식 냉장고는 컴프레서 모터가 없어 무소음이라는 장점이 있지만, 지속적인 진동과 외부 먼지에 노출되는 카라반의 특성상 버너 노즐 막힘이나 가스 점화 불량 문제가 빈번하게 발생합니다.
목차보기
본 기술 문서에서는 3웨이 냉장고의 암모니아 흡수식 구동 원리를 과학적으로 분석하고, 가스 점화 불량 시 현장에서 조치할 수 있는 버너 청소법과 전동 히터(열봉) 교체 정비 절차에 대한 명확한 가이드를 제공합니다. 본 매뉴얼은 수많은 카라반의 가전 시스템을 수리해 온 경기 광주 알빙캠핑의 현장 정비 데이터를 바탕으로 작성되었습니다.
1. 3웨이(3-Way) 냉장고 암모니아 흡수식 구동 원리
일반 가정용 냉장고가 컴프레서 모터를 돌려 냉매를 압축하는 방식이라면, 카라반의 3웨이 냉장고는 파이프 내부의 ‘암모니아 수용액’을 끓여서 기화시키는 열에너지를 이용해 냉각을 수행하는 흡수식(Absorption) 시스템입니다.
액체를 끓이는 열원(Heat Source)으로 가스, 220V, 12V 세 가지를 모두 사용할 수 있어 3-Way라고 부릅니다.
[3웨이 냉장고 구동 방식별 효율 및 제원표]
| 에너지원 (모드) | 발열 장치 (열원) | 사용 환경 및 냉각 효율 | 주요 고장 원인 |
| LPG 가스 | 가스 버너 (Burner) | 노지 정박 시 사용 / 냉각 효율 가장 우수 | 거미줄, 그을음으로 인한 점화 불량 |
| AC 220V | 220V 열봉 (Heater) | 오토캠핑장 정박 시 사용 / 냉각 효율 우수 | 열봉 단선, 기판 릴레이 손상 |
| DC 12V | 12V 열봉 (Heater) | 견인 주행 중 사용 / 냉각 효율 낮음 (보냉용) | 알터네이터 전압 강하, 배선 단락 |
세 가지 모드 모두 결국 굴뚝(Flue) 역할을 하는 중앙 금속 파이프를 가열하는 방식입니다. 가스 모드일 때는 버너의 불꽃이 파이프를 데우고, 전기 모드일 때는 파이프 옆에 꽂혀 있는 긴 막대 형태의 전기 히터(열봉)가 가열되어 암모니아를 기화시킵니다.
2. 가스 점화 불량 주요 원인 분석 (딱딱- 소리만 날 때)
냉장고를 가스 모드로 켰을 때 ‘딱- 딱- 딱-‘ 하는 이그나이터(점화기) 작동 소리는 나지만 불이 붙지 않거나, 불이 붙은 직후에 바로 꺼져버린다면 다음 두 가지 기계적 결함을 의심해야 합니다.
2.1. 거미줄 및 이물질로 인한 가스 노즐 막힘

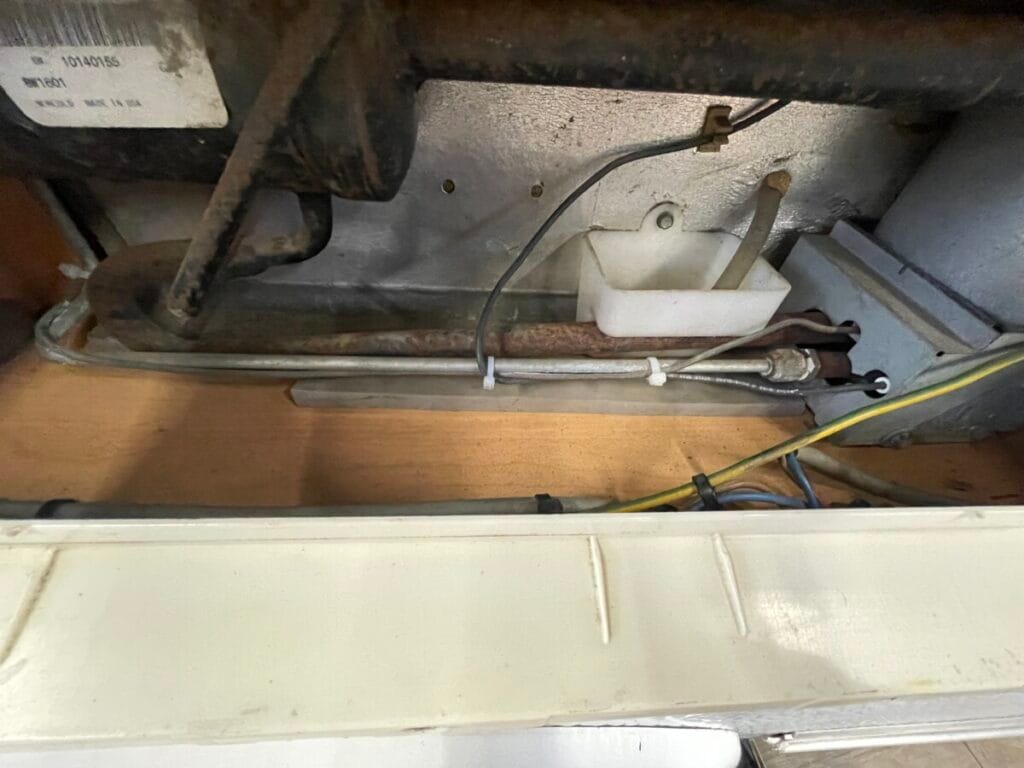

가장 흔한 원인입니다. 가스버너 내부에는 가스를 미세하게 분사하는 아주 작은 구멍(오리피스 노즐)이 있습니다. 카라반을 야외에 장기 주차해 두면, 가스 냄새를 좋아하는 거미가 환기구를 통해 들어와 버너 튜브 내부에 거미줄을 치는 경우가 매우 많습니다. 이로 인해 가스 흐름이 막히거나 산소 혼합비가 틀어져 불꽃이 점화되지 않습니다.
2.2. 열전대(Thermocouple) 오염 및 위치 이탈
열전대는 불꽃의 온도를 감지하여 가스 밸브를 계속 열어두도록 신호를 보내는 핵심 안전 장치입니다. 불꽃이 정상적으로 붙더라도, 열전대 끝부분에 그을음이 두껍게 쌓여 열을 감지하지 못하거나 불꽃과 너무 멀리 떨어져 있으면 ‘불이 꺼진 것’으로 오인하여 가스를 즉각 차단해 버립니다.
3. 가스 버너 노즐 청소 및 열봉 교체 5단계 정비 절차
가스 장치를 다루는 정비는 화재 위험이 있으므로 가스 밸브를 완전히 차단한 후 신중하게 진행해야 합니다.

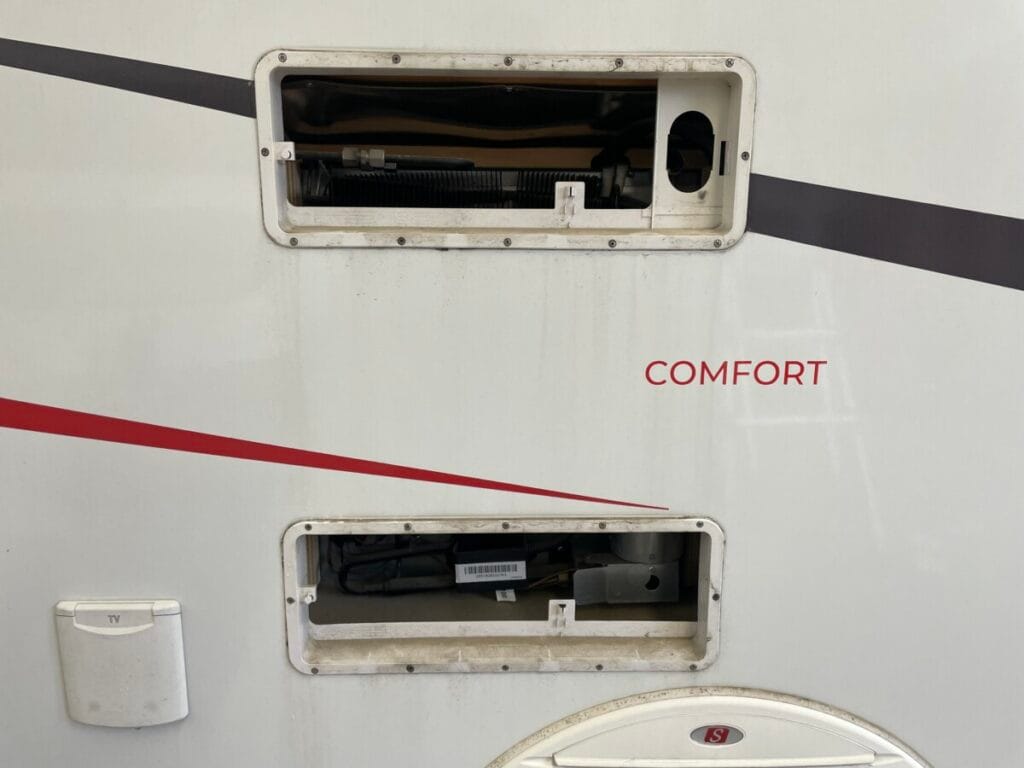

- 가스 및 메인 전원 차단: 카라반 내부의 냉장고 전용 가스 매니폴드 밸브를 잠그고, 12V 메인 배터리 전원 및 220V 외부 한전 인입을 모두 차단합니다. 외부 하단 벤트(환기구) 커버를 분리하여 작업 공간을 확보합니다.
- 버너 커버 방열판 분해: 십자드라이버를 이용하여 버너 뭉치를 감싸고 있는 철제 방열판 커버 볼트를 풀어냅니다.
- 가스 노즐(오리피스) 및 튜브 에어 청소: 스패너를 이용해 가스 파이프와 버너를 조심스럽게 분리합니다. 버너 튜브 안쪽과 얇은 동전 모양의 구멍 뚫린 노즐(오리피스) 부위에 에어건이나 전용 클리너를 쏘아 거미줄과 그을음을 완전히 날려버립니다. (주의: 노즐 구멍은 매우 미세하게 가공되어 있으므로 바늘이나 철사로 쑤시면 절대 안 됩니다. 가스 분사량이 틀어져 화재가 발생할 수 있습니다.)
- 열전대 및 점화 플러그 클리닝: 구리 톤의 길쭉한 열전대 끝부분과 하얀색 사기(세라믹) 재질의 점화 플러그에 묻은 까만 그을음을 부드러운 철 브러시나 고운 사포로 살살 문질러 본래의 금속 색상이 나오도록 닦아줍니다.

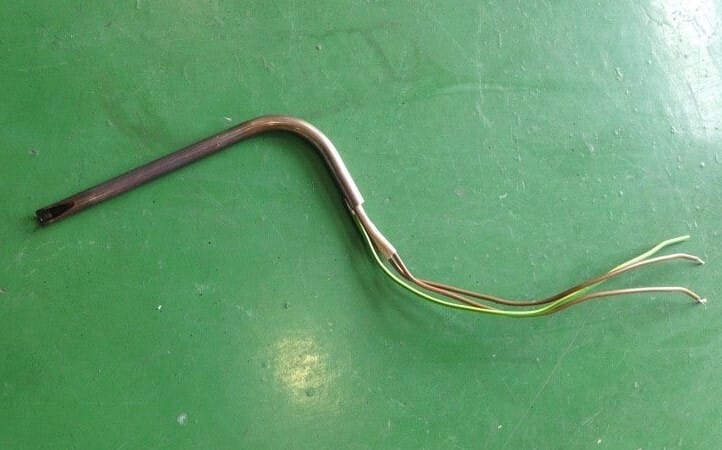

- 220V / 12V 열봉 교체 (전기 모드 고장 시): 만약 가스는 잘 되는데 220V나 12V 모드에서 냉장고가 시원해지지 않는다면 열봉이 단선된 것입니다. 굴뚝 파이프를 감싸고 있는 보온재를 살짝 벗기면, 파이프 옆 슬롯에 길쭉한 막대 형태의 열봉 2개(220V용, 12V용)가 꽂혀있습니다. 멀티테스터기로 저항이 측정되지 않는 불량 열봉을 뽑아내고, 동일한 와트(W) 사양의 신품 열봉을 꽂아 넣은 후 메인보드 쪽에 배선을 재결선합니다.
4. 조립 후 누출 테스트 및 수평(Leveling) 주의사항
버너 청소와 열봉 교체가 끝난 후 가스 파이프를 역순으로 조립할 때는 나사산이 어긋나지 않게 체결해야 합니다. 가스 밸브를 다시 열고 주방용 퐁퐁 물이나 가스 누출 탐지액을 파이프 연결부에 듬뿍 발라 거품이 뽀글뽀글 올라오지 않는지 반드시 확인해야 합니다.
또한, 수리를 완벽하게 마쳤더라도 카라반의 수평(Leveling)이 심하게 틀어져 있으면 암모니아 수용액이 파이프 내부에서 정상적으로 순환하지 못해 전혀 시원해지지 않습니다. 냉장고 효율이 급감했다고 느껴진다면 가스 점화 상태를 체크하기 전에 카라반 전후좌우의 수평 상태부터 점검하는 것이 3웨이 흡수식 냉장고 관리의 첫걸음입니다.
