무거운 중량의 카라반을 견인차와 함께 안전하게 멈춰 세우기 위해서는 트레일러 자체의 독립적인 제동 시스템이 필수적입니다. 전 세계 카라반 섀시의 표준으로 자리 잡은 알코(AL-KO) 관성 브레이크(Overrun Braking System)는 물리적인 하중 이동을 이용한 직관적이고 강력한 제동력을 제공합니다.
목차보기
본 문서에서는 카라반 정기검사 시 가장 빈번하게 불합격 판정을 받는 제동력 저하 및 좌우 편제동 문제의 원인을 분석하고, 브레이크 라이닝 마모 한계선 확인 방법 및 간극 셋업 절차에 대한 기술적 가이드를 제공합니다. 본 매뉴얼은 경기 광주 알빙캠핑의 실제 하체 셋업 및 정비 데이터를 바탕으로 작성되었습니다.
1. 알코(AL-KO) 관성 브레이크 시스템 개요 및 제원
관성 브레이크는 견인차가 브레이크를 밟아 속도를 줄일 때, 뒤따라오던 카라반이 관성에 의해 앞으로 밀고 나가는 힘(밀림 하중)을 물리적인 제동력으로 변환하는 장치입니다. 커플러 내부의 댐퍼가 수축하면서 하단의 브레이크 로드를 당기고, 이 힘이 와이어를 거쳐 각 바퀴의 드럼 브레이크 라이닝을 확장시켜 마찰력을 발생시킵니다.
[알코 브레이크 시스템 주요 점검 제원]
| 점검 항목 | 세부 사양 및 규정 수치 |
|---|---|
| 적용 섀시 타입 | AL-KO 육각 고무 서스펜션 (고하중 액슬) |
| 제동 방식 | 기계식 드럼 브레이크 (내부 확장식) |
| 라이닝 마모 한계선 | 잔여 두께 최소 2.0mm 이상 유지 권장 |
| 휠 볼트 규정 토크 | 알로이 휠 110~120Nm / 스틸 휠 90~100Nm |
| 액슬 허브 너트 토크 | 290Nm (+/- 10Nm, 일회용 락너트 사용 필수) |
2. 브레이크 라이닝 마모 한계선 확인 및 이상 징후
브레이크 라이닝(패드)은 소모성 부품으로, 사용 환경과 견인 습관에 따라 마모 속도가 크게 달라집니다. 특히 산악 지형이나 내리막길 주행이 잦은 국내 캠핑 환경에서는 권장 주기보다 빠른 교체가 필요할 수 있습니다.
육안 점검창을 통한 두께 확인

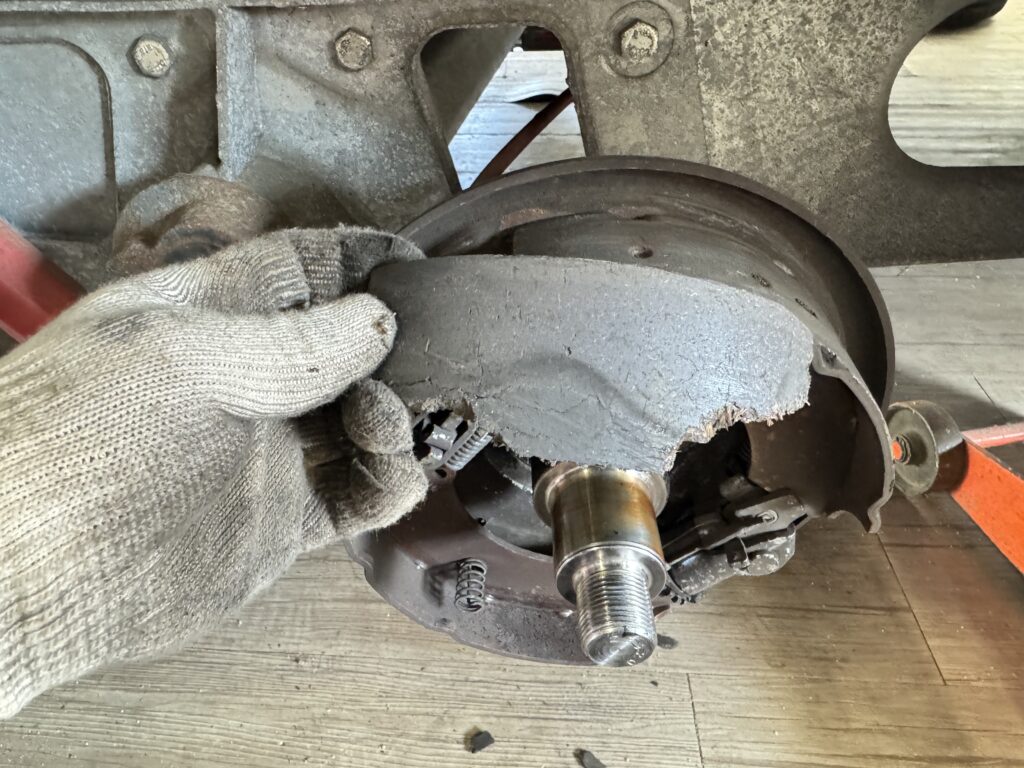

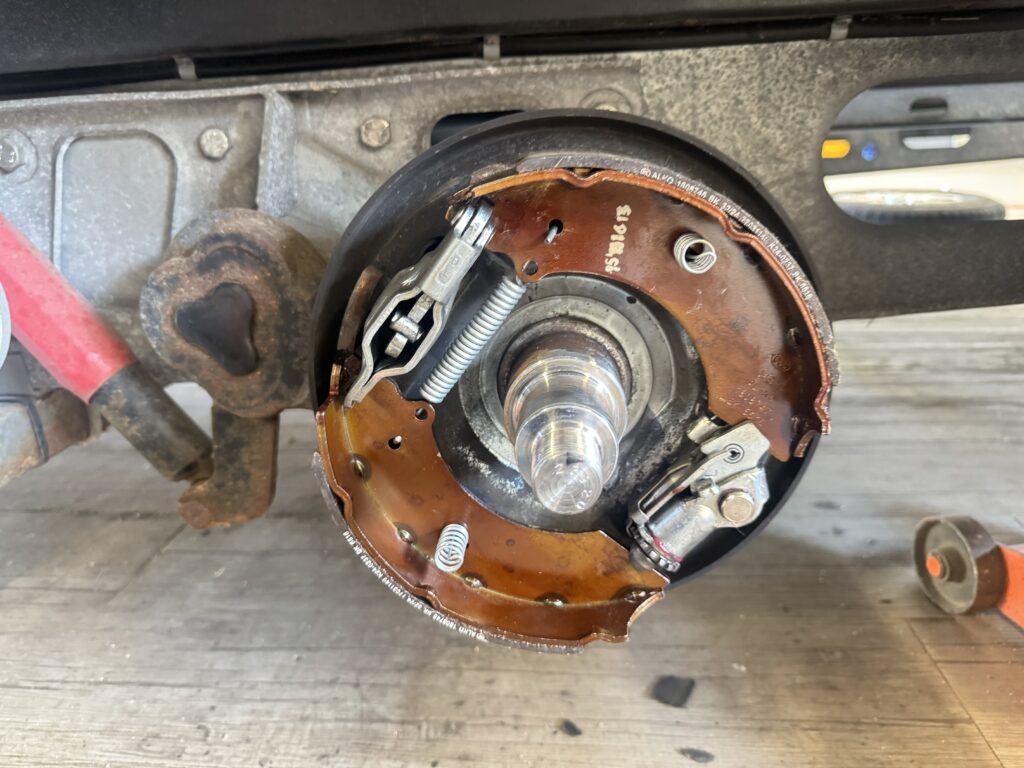

알코 드럼 브레이크의 백플레이트(Backplate) 후면에는 내부 라이닝의 상태를 확인할 수 있는 작은 점검창(녹색 캡슐 마개)이 존재합니다. 마개를 열고 랜턴을 비추어 라이닝의 잔여 두께를 확인합니다. 신품 기준 약 4~5mm의 두께를 가지며, 마찰재의 두께가 2mm 이하로 얇아졌거나 리벳이 닿기 직전이라면 즉시 드럼을 탈거하고 라이닝 세트를 교체해야 합니다.
브레이크 라이닝 편마모 및 소음 원인
- 고열에 의한 경화(Glazing): 긴 내리막길에서 관성 브레이크가 지속적으로 개입하면 드럼 내부에 고열이 발생하여 라이닝 표면이 유리처럼 단단해지고 반질반질해집니다. 이 경우 두께가 남아있어도 마찰 계수가 급감하여 쇳소리가 나고 제동력이 상실됩니다.
- 리턴 스프링 장력 저하: 라이닝을 원위치로 복귀시키는 내부 스프링이 늘어나거나 끊어지면, 주행 중에도 라이닝이 드럼에 미세하게 닿아 있어 지속적인 편마모와 과열을 유발합니다.
3. 좌우 제동력 편차 셋업 및 간극 조절 절차
한국교통안전공단의 카라반 정기검사 시 좌우 바퀴의 제동력 편차가 8%를 초과하면 편제동으로 불합격 처리됩니다. 이를 해결하기 위해서는 드럼 내부의 스타너트(Adjusting Nut)를 이용한 정밀한 간극 조절(셋업)이 필수적입니다.
정밀 간극 조절(셋업) 4단계 절차
간극 조절은 반드시 카라반의 하중을 완전히 띄운 상태에서 좌우 바퀴를 동시에 셋업해야 정확한 밸런스를 잡을 수 있습니다.
- 하체 잭업(Jack-up) 및 사이드 브레이크 해제: 카라반 메인 프레임을 잭으로 들어 올려 양쪽 바퀴가 지면에서 완전히 떨어지도록 고정합니다. 이후 전면 커플러의 사이드 브레이크 레버를 완전히 해제하여 브레이크 와이어의 텐션을 풉니다.

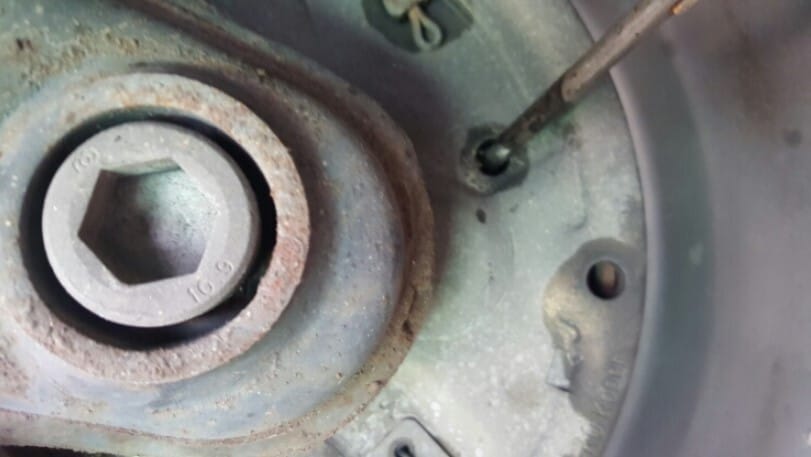

- 조절 창 개방 및 스타너트 조임: 백플레이트 뒤쪽의 고무 마개를 제거하고 일자 드라이버를 삽입합니다. 내부의 톱니바퀴 모양인 스타너트를 아래에서 위로(또는 화살표 방향으로) 돌려 라이닝을 확장시킵니다. 바퀴를 손으로 돌렸을 때 완전히 잠겨서 돌아가지 않을 때까지 조여줍니다.
- 적정 간극 확보를 위한 역회전: 바퀴가 완전히 잠긴 상태에서, 반대 방향으로 스타너트를 약 3~4칸(클릭) 정도 풀어줍니다. 바퀴를 돌렸을 때 쇳소리가 미세하게 스치듯 나면서 저항감 없이 부드럽게 회전하는 지점이 최적의 간극입니다.
- 좌우 밸런스 점검: 동일한 방법으로 반대쪽 바퀴의 간극을 세팅합니다. 사이드 브레이크를 2~3칸 정도 당긴 후 좌우 바퀴를 손으로 돌려보아, 양쪽 바퀴에 걸리는 물리적인 저항감(제동력)이 동일한지 테스트합니다.
4. 하체 정비 시 필수 주의사항
알코 브레이크 정비 시 다음과 같은 기술적 주의사항을 반드시 준수해야 시스템의 치명적인 손상을 막을 수 있습니다.

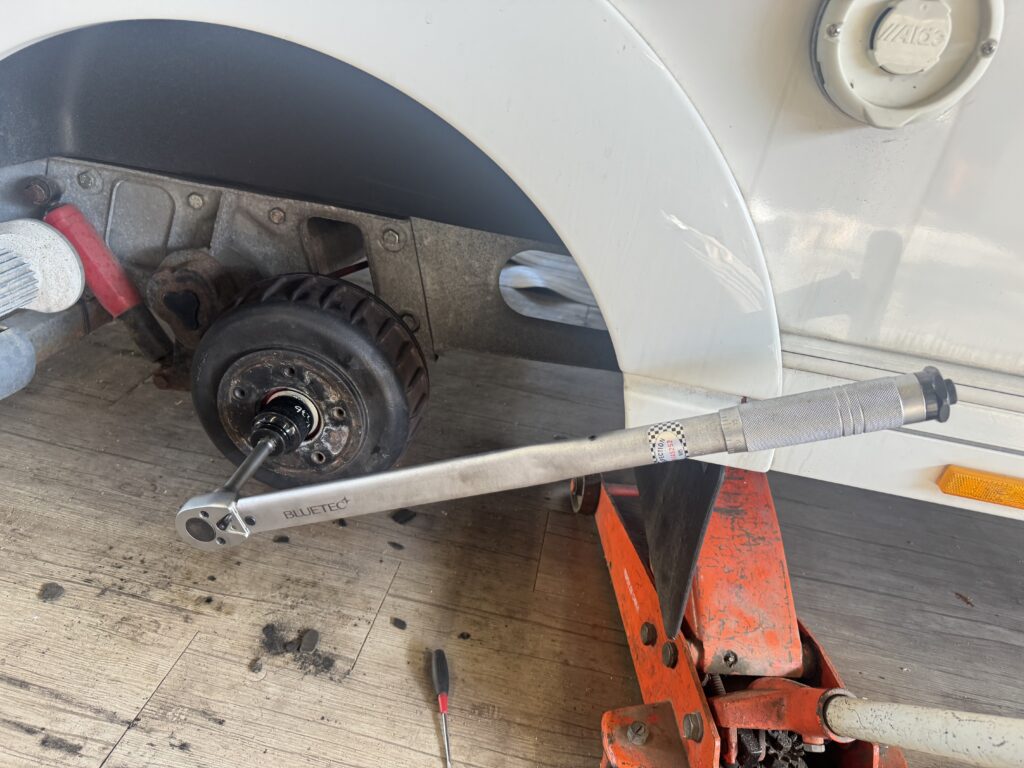

- 허브 락너트 재사용 금지: 드럼 탈거를 위해 풀어낸 32mm 또는 36mm 원-샷(One-shot) 허브 너트는 풀림 방지 코팅이 파괴되므로 절대 재사용해서는 안 되며, 반드시 신품으로 교환 후 290Nm의 강력한 토크로 체결해야 합니다.
- 윤활유(구리스) 오염 주의: 드럼 내부를 청소할 때는 전용 파츠 클리너(Brake Cleaner)만 사용해야 합니다. 휠 베어링 구리스가 라이닝 마찰재 표면에 조금이라도 묻을 경우 해당 라이닝은 폐기해야 합니다.
- 동시 교체 원칙: 라이닝의 마모도가 좌우가 다르더라도, 교체 시에는 반드시 하나의 액슬(좌우 양쪽) 세트를 동시에 신품으로 교체해야 편제동을 막을 수 있습니다.
정기적인 롤러 테스트와 육안 점검, 그리고 정확한 규정 토크에 맞춘 하체 셋업만이 무거운 카라반을 컨트롤하는 가장 완벽한 안전장치입니다. 하체에서 평소와 다른 마찰음이 들리거나 견인 시 뒤에서 밀고 들어오는 충격(꿀렁거림)이 심해졌다면, 지체 없이 댐퍼와 라이닝 간극을 점검하시기 바랍니다.
