카라반을 견인하여 방지턱을 넘거나 코너를 돌 때 하체에서 “빠직- 빠직-” 하거나 “쇠 긁히는 끔찍한 소음”이 발생하여 당황하신 적이 있으실 겁니다. 많은 오너분들이 이 소음을 서스펜션이나 섀시의 중대한 결함으로 오해하지만, 90% 이상은 견인차와 카라반을 연결해 주는 알코(AL-KO) AKS 안티스웨이 커플러 내부의 ‘마찰 패드(Friction Pad)’ 오염 및 마모에서 기인합니다.
목차보기
본 매뉴얼에서는 카라반 견인 장치의 글로벌 표준인 AL-KO AKS 3004 커플러를 기준으로, 주행 소음이 발생하는 기계적 원인과 절대로 구리스를 바르면 안 되는 이유를 분석합니다. 또한, 마모 한계선(인디케이터) 확인법과 4개의 전후좌우 마찰 패드 신품 교체 절차를 상세히 안내합니다. 본 기술 문서는 경기 광주 알빙캠핑의 실제 하체 셋업 및 견인 장치 정비 데이터를 바탕으로 작성되었습니다.
1. 알코 AKS 안티스웨이 커플러 작동 원리 및 제원

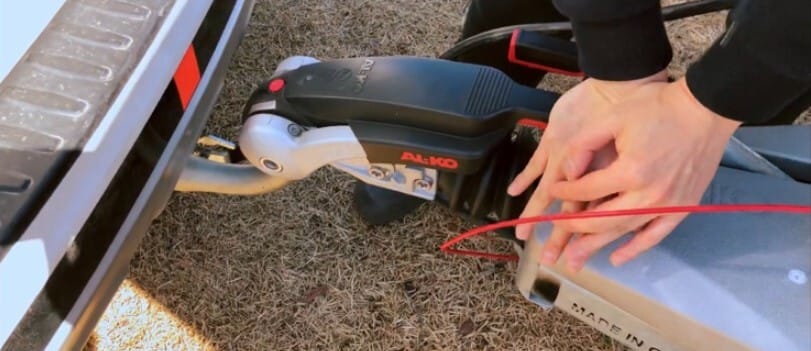

일반적인 트레일러 커플러가 단순히 견인볼에 얹혀서 따라가는 구조라면, 알코의 AKS 시리즈(AKS 3004 등)는 내부에 장착된 특수 마찰 패드가 견인볼을 강력하게 압박하여 꽉 물고 주행하는 ‘안티스웨이(Anti-Sway)’ 시스템입니다.
메인 레버를 누를 때 발생하는 강력한 압착력이 주행 중 카라반이 좌우로 흔들리는 스웨이(Sway) 현상과 앞뒤로 끄덕거리는 피칭(Pitching) 현상을 물리적으로 억제합니다.
[AL-KO AKS 3004 커플러 주요 제원 및 부품 구성표]
| 부품 명칭 및 스펙 | 시스템 내 역할 및 기술적 특징 | 교체 및 정비 주기 |
| 적용 견인볼 규격 | 50mm ISO 표준 견인볼 (ISO 1103) | 신품 견인볼은 반드시 페인트 벗기고 사용 |
| 좌우(Side) 마찰 패드 | 좌우 스웨이(피시테일) 현상 억제 담당 | 인디케이터 확인 후 마모 시 교체 |
| 전후(Front/Rear) 패드 | 앞뒤 피칭(꿀렁거림) 및 제동 충격 흡수 | 사이드 패드 교체 시 보통 한 세트로 교체 |
| 마찰 계수 및 재질 | 고마찰 특수 합성 수지 (브레이크 패드와 유사) | 오일이나 구리스 오염 시 즉각 폐기 |
| 최대 견인 허용 중량 | 3,000kg (수직 하중 최대 150kg) | – |
2. 커플러 주행 소음(빠직빠직) 원인 및 구리스 사용 금지
방지턱을 넘거나 회전할 때 발생하는 거슬리는 소음은 커플러 내부의 마찰 패드 표면이 오염되어 견인볼과 부드럽게 마찰하지 못하고 ‘유리창을 마른걸레로 닦을 때’처럼 뻑뻑하게 미끄러지며 발생하는 진동음입니다.
치명적인 실수: 안티스웨이 커플러에 구리스 도포 금지
가장 많이 저지르는 치명적인 실수는 소음이 난다고 해서 견인볼이나 커플러 내부에 윤활유(구리스, WD-40 등)를 바르는 행위입니다. 안티스웨이 커플러는 자동차의 브레이크 패드처럼 강한 마찰력으로 차체를 통제하는 장치입니다. 이곳에 구리스를 바르면 소음은 일시적으로 사라질지 몰라도, 안티스웨이 기능이 0%가 되어 고속 주행 시 끔찍한 전복 사고(피시테일)로 이어질 수 있습니다. 한 번이라도 구리스를 머금은 마찰 패드는 재사용이 불가능하며 즉시 신품으로 교체해야 합니다.
소음을 유발하는 3대 오염 원인
- 신품 견인볼의 페인트: 새 견인차에 장착된 견인볼에는 부식 방지용 검은색 페인트나 크롬 도금이 입혀져 있습니다. 이 코팅을 사포로 완전히 갈아내어 생철(은색)이 나오게 만들지 않고 그대로 카라반을 연결하면, 페인트가 마찰열에 녹아 패드에 엉겨 붙으며 극심한 소음을 유발합니다.
- 견인볼의 녹(Rust) 발생: 우천 주행 후 견인볼 커버를 씌우지 않아 볼 표면에 붉은 녹이 슬면, 이 녹가루가 패드에 박혀 소음의 원인이 됩니다.
- 패드 표면 경화(Glazing): 장기간 강한 마찰열에 노출된 패드 표면이 열경화 현상으로 반질반질한 유리처럼 굳어지면 마찰력이 떨어지고 소음이 발생합니다.
3. 마찰 패드 마모 한계선(인디케이터) 육안 확인법

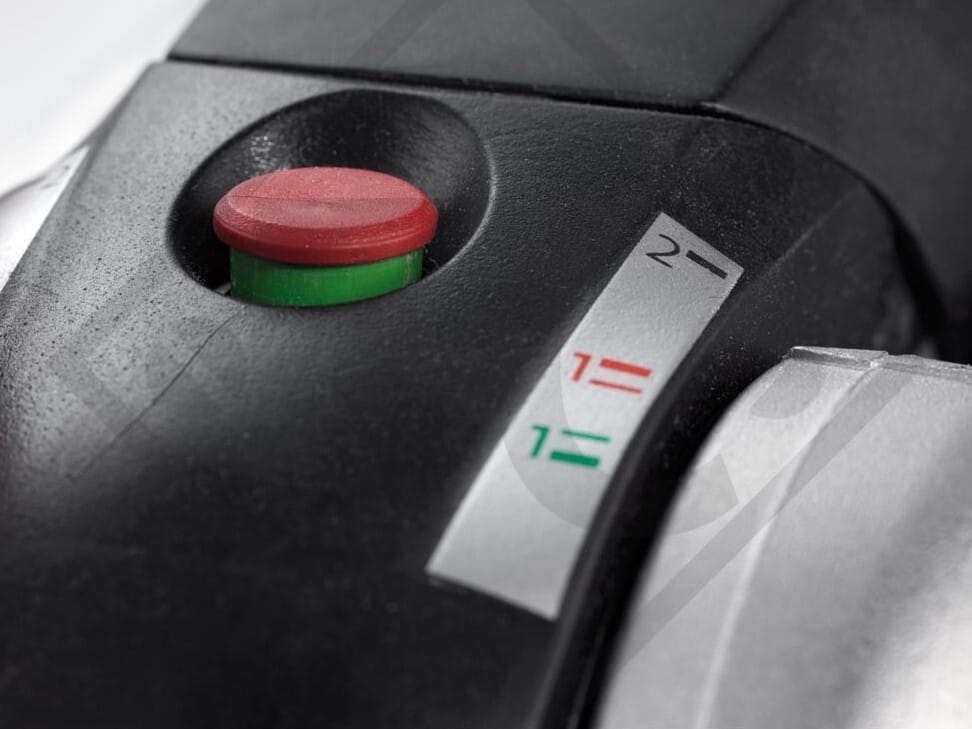

알코 커플러는 패드의 마모 상태를 분해하지 않고도 외부에서 쉽게 확인할 수 있도록 레버 상단에 직관적인 인디케이터를 제공합니다.
- 견인볼 체결 후 레버 압착: 견인차와 카라반을 연결하고 붉은색 메인 안티스웨이 레버를 아래로 꾹 눌러 잠급니다.
- 초록색(Green) 구간 표시: 레버 앞쪽 화살표가 초록색 구간에 위치한다면 패드의 마찰 두께가 정상적으로 남아있는 것입니다.
- 빨간색(Red) 구간 진입: 레버가 너무 헐겁게 내려가며 화살표가 빨간색 구간에 머문다면, 패드가 마모되어 안티스웨이 압착력을 상실한 상태이므로 즉시 교체해야 합니다.
4. 전후좌우 마찰 패드 교체 및 클리닝 4단계 표준 절차
AKS 3004 모델은 내부에 총 4개(좌, 우, 앞, 뒤)의 마찰 패드가 들어있습니다. 교체 작업은 십자드라이버와 일자 드라이버만 있으면 현장에서도 충분히 가능합니다.
- 견인볼 완벽 클리닝 (가장 중요): 패드 교체 전, 견인차의 견인볼 표면을 고운 사포(400방~600방)로 문질러 녹, 페인트, 기존 구리스 자국을 완벽히 지워냅니다. 이후 브레이크 클리너(탈지제)를 뿌려 유분기를 100% 날려버립니다.

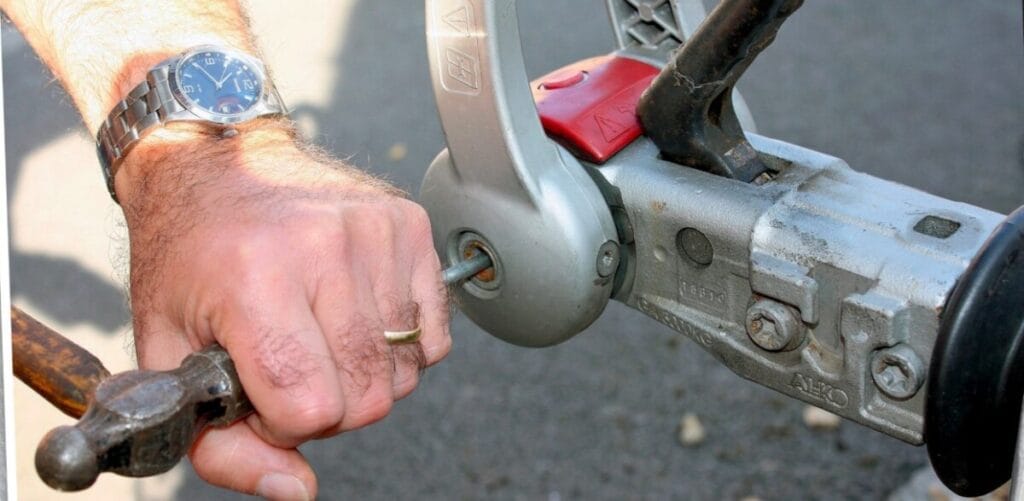

- 좌우(Side) 마찰 패드 탈거 및 교체: 커플러 양쪽 측면에 있는 동그란 붉은색 고무 캡을 일자 드라이버로 지렛대처럼 들어 올려 뺍니다. 그 구멍 안으로 드라이버를 길게 찔러 넣고 망치로 톡톡 치면 안쪽에 있던 사이드 마찰 패드가 툭 하고 아래로 떨어집니다. 신품 사이드 패드를 안쪽에서 손으로 꾹 눌러 끼우면 딸깍 소리와 함께 결합됩니다.
- 전후(Front/Rear) 마찰 패드 교체: 전면 패드는 커플러 앞쪽 입구 윗부분에 십자 나사 1개로 고정되어 있습니다. 나사를 풀고 기존 패드를 당겨 뺀 뒤 신품을 끼우고 다시 나사를 조입니다. 후면 패드 역시 커플러 안쪽 깊숙한 곳에 볼트로 고정되어 있으므로, 렌치를 이용해 풀어내고 신품으로 1:1 교환합니다.
- 표면 샌딩 및 최종 테스트: 만약 패드 마모량이 적어 재사용하려 한다면, 기존 패드 표면을 사포로 살짝 갈아내어 반질반질한 경화층을 벗겨내고 브레이크 클리너로 세척한 뒤 조립합니다. 신품 교체가 완료되면 견인차와 결합하여 레버를 내렸을 때 뻑뻑하고 강한 압착력이 느껴지는지 확인합니다.
5. 견인 장치 유지보수를 위한 핵심 주의사항
알코 안티스웨이 커플러의 수명과 성능을 극대화하기 위해서는 ‘청결’이 모든 것의 기본입니다.
- 전용 견인볼 커버 사용: 주행을 마치고 견인차만 운행할 때는 반드시 견인볼 커버(고무 또는 플라스틱)를 씌워 빗물과 먼지로부터 볼을 보호해야 합니다.
- 주기적인 세척 습관: 캠핑 출발 전, 물티슈나 마른걸레에 파츠 클리너를 살짝 묻혀 견인볼 표면과 커플러 안쪽 패드를 가볍게 한 번 닦아주는 습관만 들여도 ‘빠직빠직’ 거리는 스트레스성 소음의 99%를 예방할 수 있습니다.
안티스웨이 커플러는 단순한 연결 고리가 아니라 가족의 생명을 지키는 최후의 안전장치입니다. 주행 중 카라반에서 이전에 없던 큰 쇳소리가 나거나 레버를 누를 때 아무런 저항감이 느껴지지 않는다면, 지체 없이 마찰 패드의 상태를 점검하시기 바랍니다.
