카라반을 안전하게 견인하기 위해서는 견인차의 모든 주행 신호(브레이크, 방향지시등, 미등 등)가 카라반의 후면 등화류와 완벽하게 동기화되어야 합니다. 이를 연결해 주는 핵심 부품이 바로 ‘유럽식 13핀 커넥터(ISO 11446 표준)’입니다. 그러나 외부 환경에 지속적으로 노출되는 커넥터의 특성과 주행 중 발생하는 진동으로 인해 접촉 불량, 릴레이 손상, 차폭등 단락 등의 전기적 오류가 빈번하게 발생합니다.
목차보기
본 문서에서는 유럽식 13핀 커넥터의 정확한 핀별 제원과 배선도를 분석하고, 견인차 릴레이 타버림 및 접지 불량 현상의 근본적인 원인과 정비 가이드를 제공합니다. 본 매뉴얼은 경기 광주 알빙캠핑의 실제 카라반 전기 시스템 수리 데이터를 바탕으로 작성되었습니다.
1. 유럽식 13핀 커넥터 핀별 역할 및 제원 (ISO 11446 배선도)
유럽식 13핀 커넥터는 기존 7핀 커넥터에서 제공하지 못했던 주행 중 카라반 배터리 충전(상시 전원) 및 냉장고 구동 전원 기능을 추가로 지원합니다. 정비 시 각 핀의 역할과 규정 배선 굵기(SQ)를 정확히 숙지해야 화재를 예방할 수 있습니다.
[유럽식 13핀 커넥터 핀 맵핑 및 규격 표]
| 핀 번호 | 피복 색상(표준) | 전기적 역할 (기능) | 권장 배선 굵기 |
| 1 | 노란색 (Yellow) | 좌측 방향지시등 (Left Turn Signal) | 1.5 mm² |
| 2 | 파란색 (Blue) | 후방 안개등 (Rear Fog Light) | 1.5 mm² |
| 3 | 흰색 (White) | 핀 1~8번에 대한 공통 접지 (-) Earth | 2.5 mm² |
| 4 | 녹색 (Green) | 우측 방향지시등 (Right Turn Signal) | 1.5 mm² |
| 5 | 갈색 (Brown) | 우측 미등 / 번호판등 / 차폭등 | 1.5 mm² |
| 6 | 빨간색 (Red) | 브레이크등 (Stop Light) | 1.5 mm² |
| 7 | 검은색 (Black) | 좌측 미등 / 번호판등 / 차폭등 | 1.5 mm² |
| 8 | 분홍/회색 (Pink/Grey) | 후진등 (Reverse Light) | 1.5 mm² |
| 9 | 주황색 (Orange) | 상시 전원 (+) 주행 충전 (Battery) | 2.5 mm² |
| 10 | 짙은 회색 (Dark Grey) | ACC 전원 (+) 냉장고/시동 연동 | 2.5 mm² |
| 11 | 흰색/검정 (White/Black) | 핀 10번에 대한 접지 (-) Earth | 2.5 mm² |
| 12 | 투명/흰색 (Clear/White) | 예비 (Spare) / 인식 코딩용 | 1.5 mm² |
| 13 | 흰색/빨강 (White/Red) | 핀 9번에 대한 접지 (-) Earth | 2.5 mm² |
(※ 제조사 및 카라반 연식에 따라 피복 색상은 일부 상이할 수 있으나, 핀 번호에 따른 기능은 ISO 국제 표준으로 동일합니다.)
2. 주요 등화류 고장 증상 및 원인 분석

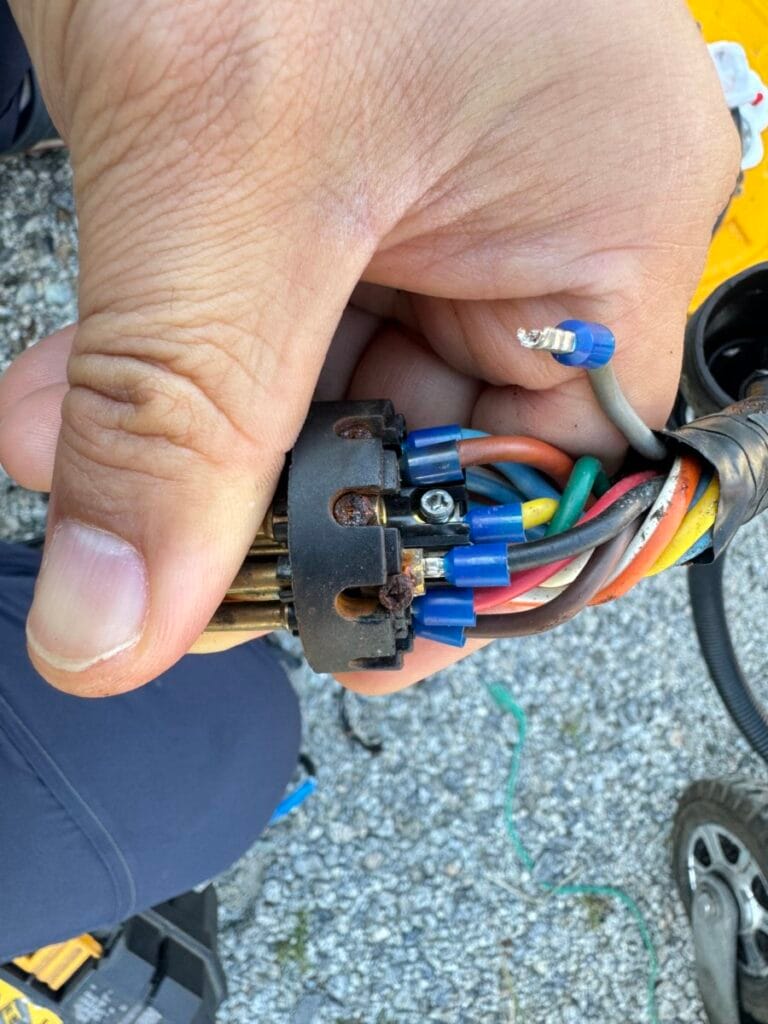

견인차 전기 장치(릴레이 모듈) 타버림 및 손상
견인차 트렁크 내부에 설치된 트레일러 모듈(견인 릴레이)이 타버리거나 휴즈가 지속적으로 끊어지는 증상입니다. 주요 원인은 카라반에 설치된 과도한 백열전구(할로겐) 부하입니다. 카라반에는 수많은 차폭등과 미등이 장착되어 있는데, 이들이 모두 구형 백열전구일 경우 견인차 릴레이가 감당해야 할 허용 전류량(A)을 초과하여 기판이 녹아내리게 됩니다. 또한, 카라반 내부 배선의 미세 단락(합선)도 릴레이 손상의 직접적인 원인입니다.
카라반 차폭등 및 후면 미등 단락 현상
야간 주행 시 카라반의 너비를 알려주는 차폭등이 들어오지 않는다면 정기검사 불합격 사유가 됩니다. 주행 중 나뭇가지에 긁히거나 외부 충격으로 인해 렌즈가 파손되고, 그 틈으로 우천 시 수분이 유입되어 배선이 부식되는 경우가 가장 많습니다. 특히 차폭등은 5번 핀과 7번 핀에 직렬/병렬로 복잡하게 연결되어 있어, 하나의 단락이 전체 라인의 작동 불량을 야기할 수 있습니다.
접지(Earth) 불량으로 인한 오작동 (디스코 현상)
브레이크를 밟았는데 방향지시등이 흐릿하게 함께 켜지거나, 미등이 깜빡거리는 등 규칙 없이 불빛이 요동치는 이른바 ‘디스코 현상’은 99% 접지 불량이 원인입니다. 13핀 커넥터의 3번 핀(공통 접지)에 부식이 생겨 핀이 헐거워졌거나, 카라반 섀시 쪽에 연결된 메인 접지 케이블이 녹슬어 전류가 정상적으로 빠져나가지 못해 역류하면서 발생하는 현상입니다.
3. 13핀 커넥터 및 등화류 단락 수리 매뉴얼
안전한 야간 주행을 보장하고 추가적인 모듈 손상을 막기 위해서는 정확한 진단과 수리가 필요합니다.

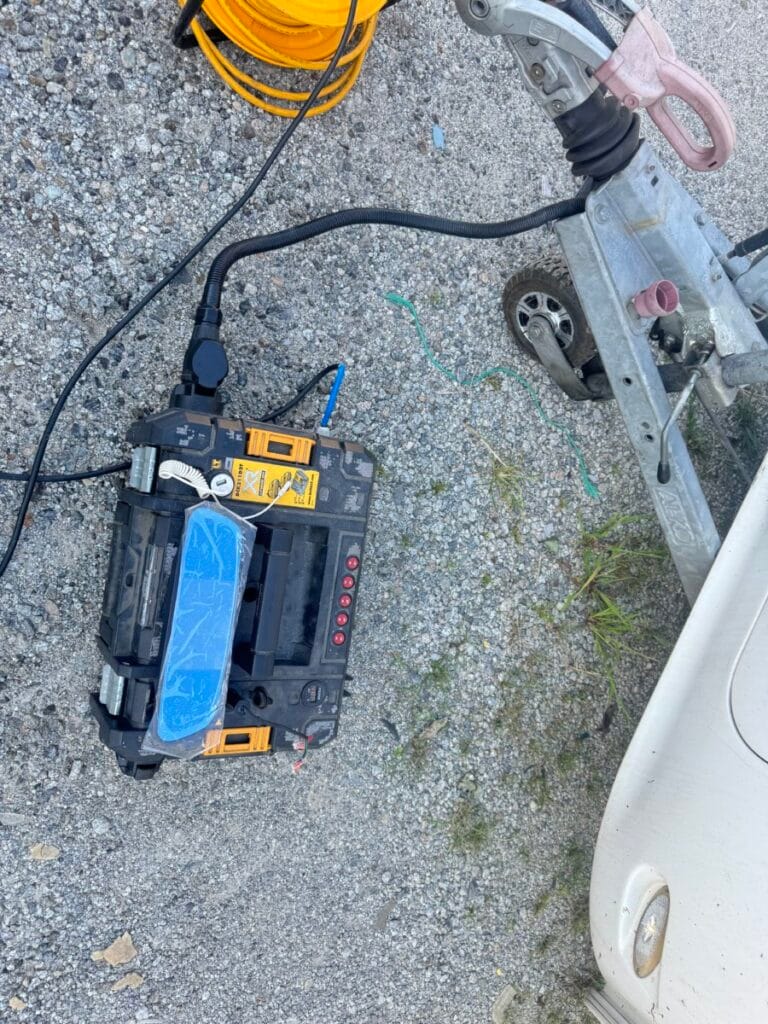

- 전압 측정 및 접점 부활: 견인차 시동을 켜고 각 등화류를 작동시킨 상태에서 멀티미터(테스터기)를 이용해 13핀 커넥터 암/수 핀의 12V 전압 출력을 확인합니다. 내부에 녹이나 푸른색 산화물이 보인다면 전용 접점 부활제(Contact Cleaner)를 분사하고, 미세 샌드페이퍼로 이물질을 제거하여 핀의 텐션을 복원합니다.
- LED 등화류 전면 교체 (부하 감소): 견인차 릴레이의 과부하를 막기 위해, 전력 소모가 극심한 구형 백열전구 차폭등과 미등을 모두 저전력 고휘도 LED 전구로 교체해야 합니다. 이는 릴레이 모듈의 수명을 획기적으로 연장하는 가장 확실한 방법입니다.
- 방수 실링 재도포: 손상된 차폭등을 새 부품으로 교체한 후에는 배선 연결부에 수축 튜브를 이중으로 덧대고, 외부 렌즈 테두리와 카라반 패널 사이에 우레탄 실란트(씨카플렉스 등)를 꼼꼼히 도포하여 수분 유입을 원천 차단해야 합니다.
- 메인 접지 포인트 클리닝: 카라반 섀시에 볼트로 체결된 마이너스(-) 메인 접지 포인트를 찾아 풀어낸 뒤, 그라인더나 와이어 브러시로 녹을 완전히 제거하고 구리스를 얇게 도포하여 재결합합니다.
13핀 커넥터는 견인차와 카라반이 소통하는 유일한 언어입니다. 출정 전 커넥터를 체결할 때 핀이 휘어지지 않았는지 확인하고, 비 오는 날 주행 후에는 에어건으로 커넥터 내부의 수분을 날려주는 작은 습관만으로도 복잡한 전기 고장의 80%를 예방할 수 있습니다. 전기 장치 이상 징후 발견 시, 지체 없이 배선 점검을 진행하여 안전한 알빙을 즐기시길 바랍니다.
