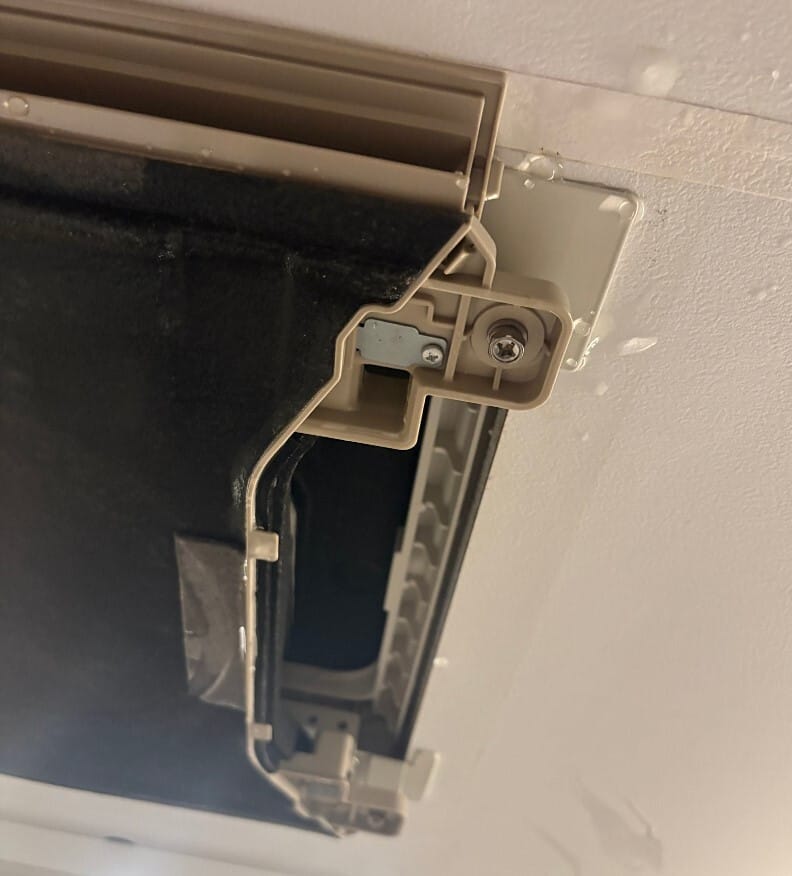

무더운 여름철 캠핑 중 카라반 천장에 장착된 루프 에어컨을 가동했을 때, 시원한 바람 대신 실내기 틈새로 물방울이 뚝뚝 떨어지는 현상은 알버들이 겪는 가장 당혹스러운 고장 중 하나입니다. 많은 사용자가 에어컨 자체의 기계적 결함이나 냉매 누설을 의심하지만, 실내 물 떨어짐 현상의 99%는 열교환 과정에서 자연스럽게 발생하는 ‘응축수(Condensation)의 배수 불량’과 ‘에바포레이터(증발기) 코일의 오염’에서 비롯됩니다.
목차보기
본 기술 문서에서는 카라반 에어컨 시장의 표준인 도메틱(Dometic) 루프 에어컨을 기준으로 응축수 누수 메커니즘을 분석하고, 외부 루프 커버를 개방하여 배수 라인을 관통하는 방법과 전용 세정제를 활용한 에바포레이터 딥 클리닝(Deep Cleaning) 절차를 안내합니다. 이 매뉴얼은 경기 광주 알빙캠핑의 수십 차례에 걸친 하계 에어컨 누수 복구 및 오버홀 정비 데이터를 바탕으로 작성되었습니다.
1. 도메틱 루프 에어컨 응축수 발생 원리 및 누수 원인
루프 에어컨은 실내의 덥고 습한 공기를 빨아들여 차가운 에바포레이터(증발기) 코일을 통과시키며 온도를 낮춥니다. 이때 공기 중의 수분이 차가운 코일 표면에 닿아 물방울로 변하는 결로 현상이 발생하며, 이 물을 ‘응축수’라고 부릅니다.
정상적인 상태라면 이 응축수는 베이스 팬(Base Pan)에 모여 지붕 외부로 흘러내려야 하지만, 배출 경로에 문제가 생기면 물이 넘쳐 실내 송풍구를 타고 폭포수처럼 쏟아지게 됩니다.
[루프 에어컨 주요 구성품 및 누수 유발 요인]
| 부품 명칭 | 시스템 내 역할 및 정상 작동 원리 | 누수 발생 시 주요 원인 및 증상 |
| 에바포레이터 (증발기) | 냉매가 기화하며 실내 공기의 열과 습기를 빼앗음 | 코일 사이에 먼지가 쌓여 공기 순환을 막고 얼음(결빙)을 유발함 |
| 응축수 배수구 (Drain Hole) | 베이스 팬에 모인 물을 카라반 지붕 외부로 배출 | 낙엽, 송화가루, 벌레 찌꺼기 등이 뭉쳐 배수 구멍을 완벽히 막음 |
| 베이스 팬 (Base Pan) | 에어컨 하단부 전체를 받치고 있는 플라스틱/철판 뼈대 | 노후화로 인한 크랙 발생 또는 조립 불량으로 인한 틈새 누수 |
| 실내 필터 (Return Air Filter) | 에어컨으로 빨려 들어가는 실내 먼지 1차 차단 | 필터 청소 불량으로 인한 흡입 공기량 부족 및 에바 결빙 가속화 |
2. 외부 배수구(Drain Hole) 막힘 해결 및 관통 절차
지붕 위에서 진행되는 작업은 추락 위험이 있으므로 반드시 안전한 평지에서 견고한 사다리를 사용해야 합니다.
- 전원 차단 및 외부 커버(Shroud) 탈거: 220V 한전 인입선을 분리하여 에어컨 전원을 완전히 차단합니다. 십자드라이버를 이용하여 에어컨 외관을 덮고 있는 하얀색 플라스틱 덮개(슈라우드)의 고정 볼트를 모두 풀어내고 커버를 조심스럽게 들어 올립니다.
- 베이스 팬 및 배수구 위치 확인: 커버를 열면 앞쪽에는 에바포레이터(증발기)가, 뒤쪽에는 콘덴서(응축기)와 콤프레서가 보입니다. 에바포레이터 하단을 받치고 있는 철판이나 플라스틱 바닥(베이스 팬)의 좌우 가장자리를 살펴보면 지름 약 1cm 내외의 작은 배수 구멍 2~4개가 존재합니다.
- 이물질 제거 및 관통 작업: 핀셋이나 미니 집게로 배수구 주변을 막고 있는 낙엽 찌꺼기와 진흙 화된 먼지 뭉치를 걷어냅니다. 이후 얇은 케이블 타이, 옷걸이 철사, 또는 에어 콤프레서(아주 약한 압력)를 사용하여 꽉 막힌 배수 구멍을 시원하게 뻥 뚫어줍니다.
- 배수 테스트: 종이컵에 맑은 물을 담아 에바포레이터 아래 베이스 팬에 천천히 부어봅니다. 물이 실내로 스며들지 않고 배수 구멍을 통해 카라반 지붕 밖으로 콸콸 흘러나간다면 1차적인 누수 원인이 해결된 것입니다.
3. 에바포레이터(증발기) 코일 전용 세척 및 냉방 효율 복원
배수구를 뚫었음에도 불구하고 에어컨 가동 30분 만에 실내로 물이 튄다면, 에바포레이터 코일이 오염되어 얼어붙는 ‘결빙(Icing)’ 현상 때문입니다. 코일 사이에 낀 두꺼운 먼지 층은 냉기의 흐름을 막아 증발기를 거대한 얼음덩어리로 만들고, 이 얼음이 송풍기 바람에 녹아 흩날리며 실내로 쏟아지게 됩니다.
- 오염 상태 점검 및 보양 작업: 촘촘한 알루미늄 핀(Fin) 사이에 거뭇거뭇한 곰팡이와 먼지가 떡져있는지 확인합니다. 세척액이 실내로 흘러 들어가지 않도록 실내기 송풍구 쪽을 비닐로 잘 덮어 보양합니다.
- 전용 코일 세정제(Coil Cleaner) 도포: 반드시 ‘비산성(Non-acidic) 에어컨 핀 전용 폼 세정제’를 사용해야 합니다. (알칼리성 세제나 PB-1 등 독한 약품은 얇은 알루미늄 핀을 즉각적으로 부식시켜 구멍을 냅니다.) 거품 형태의 세정제를 코일 앞뒷면에 골고루 듬뿍 뿌리고 약 10~15분간 때가 녹아내리도록 방치합니다.
- 핀 브러시 세척 및 헹굼: 거품이 잦아들면서 시커먼 구정물이 흘러내리면, 부드러운 칫솔이나 에어컨 전용 핀 브러시(Fin Brush)를 사용하여 반드시 알루미늄 결을 따라 ‘위에서 아래로’ 살살 문질러 줍니다. (좌우로 문지르면 핀이 모두 구부러져 공기 순환이 영구적으로 차단됩니다.) 이후 분무기나 저압 호스를 이용해 맑은 물로 잔여 세제를 완벽하게 헹궈냅니다.
- 건조 및 재조립: 헹궈낸 물이 뚫어놓은 배수구로 잘 빠져나가는지 최종 확인한 후, 에어건으로 남은 물기를 가볍게 불어냅니다. 외부 커버를 원래대로 덮고 볼트를 단단히 조여 조립을 마무리합니다.
4. 에어컨 누수 예방을 위한 하계 캠핑 필수 운용 수칙
정비를 완벽하게 마쳤더라도, 사용자의 잘못된 운용 습관은 다시금 물벼락을 초래할 수 있습니다. 한여름 쾌적한 알빙을 위해 다음 세 가지 철칙을 숙지하십시오.
- 카라반 수평(Leveling)의 중요성: 카라반이 평평하지 않고 앞이나 뒤, 한쪽으로 심하게 기울어진 상태로 주차되면 베이스 팬에 모인 물이 배수구로 가지 못하고 낮은 쪽으로 쏠려 실내로 넘치게 됩니다. 에어컨 누수를 막는 첫 번째 조건은 완벽한 아웃트리거 수평 세팅입니다.
- 실내 필터 월 1회 주기적 청소: 카라반 실내 천장에 붙어있는 에어컨 커버를 열면 얇은 메시(Mesh) 형태의 먼지 필터가 있습니다. 이 필터가 막히면 증발기로 들어가는 공기량이 부족해져 100% 코일 결빙이 발생합니다. 하계 시즌에는 무조건 한 달에 한 번 물로 세척하여 말려주어야 합니다.
- 팬 속도(Fan Speed)는 ‘강풍’ 유지: 날씨가 덥고 습할 때 에어컨 팬 속도를 ‘미풍(Low)’으로 설정하면, 차가워진 코일 주변의 수분이 제때 날아가지 못하고 꽁꽁 얼어붙습니다. 특히 습도가 80%를 넘는 장마철에는 온도를 18도로 내리더라도 풍량은 반드시 ‘자동(Auto)’이나 ‘강풍(High)’으로 설정해야 얼음이 어는 것을 방지할 수 있습니다.
