[카라반 정비] 3rd Party Panel C. fail 에러! 완벽한 알데3020 고장수리 및 온도 센서 교체

작성자:SmartRV 마지막 수정일:

겨울철 카라반 난방의 핵심인 알데 보일러에 갑작스러운 오류가 발생하면 캠핑 일정이 큰 차질을 빚게 됩니다. 오늘은 컨트롤 패널에 통신 오류 메시지가 출력되고, 설정 온도를 높여도 난방 펌프가 자동으로 돌지 않는 증상으로 입고된 차량의 알데3020 고장수리 과정을 상세히 공유해 드립니다.

1. 고장 증상 파악: 펌프 미작동 및 통신 오류

성공적인 알데3020 고장수리의 첫걸음은 정확한 증상 분석입니다. 입고된 카라반의 알데 컨트롤 패널을 확인해 본 결과, 다음과 같은 두 가지 명확한 불량 증상이 나타났습니다.

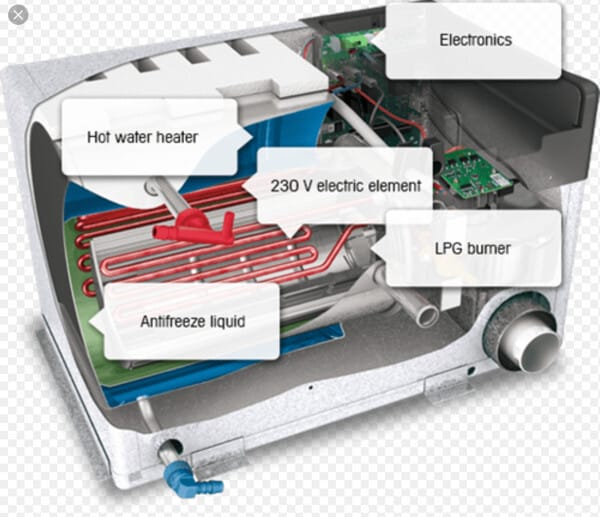

알데3020 고장수리 및 구조 이해를 돕기 위해 온수기, 230V 전열기, 가스 버너 등 보일러 내부 부품을 명시한 영문 단면도
성공적인 알데3020 고장수리를 진행하기 전, 보일러의 전체적인 내부 구조와 핵심 부품들의 명칭을 파악하는 것이 중요합니다.
  • 오류 메시지 출력: 패널 화면에 ‘3rd Party Panel C. fail (3RD PARTY PANEL CONNECTION FAILURE)’ 경고문이 점등되었습니다.
  • 오토 모드 펌프 미작동: 실내 희망 온도를 현재 온도보다 높게 세팅해도 부동액을 순환시키는 순환 펌프가 전혀 돌지 않았습니다. 단, 패널 설정에서 펌프를 ‘수동(Manual) 모드’로 강제 전환했을 때는 펌프가 정상적으로 회전했습니다.

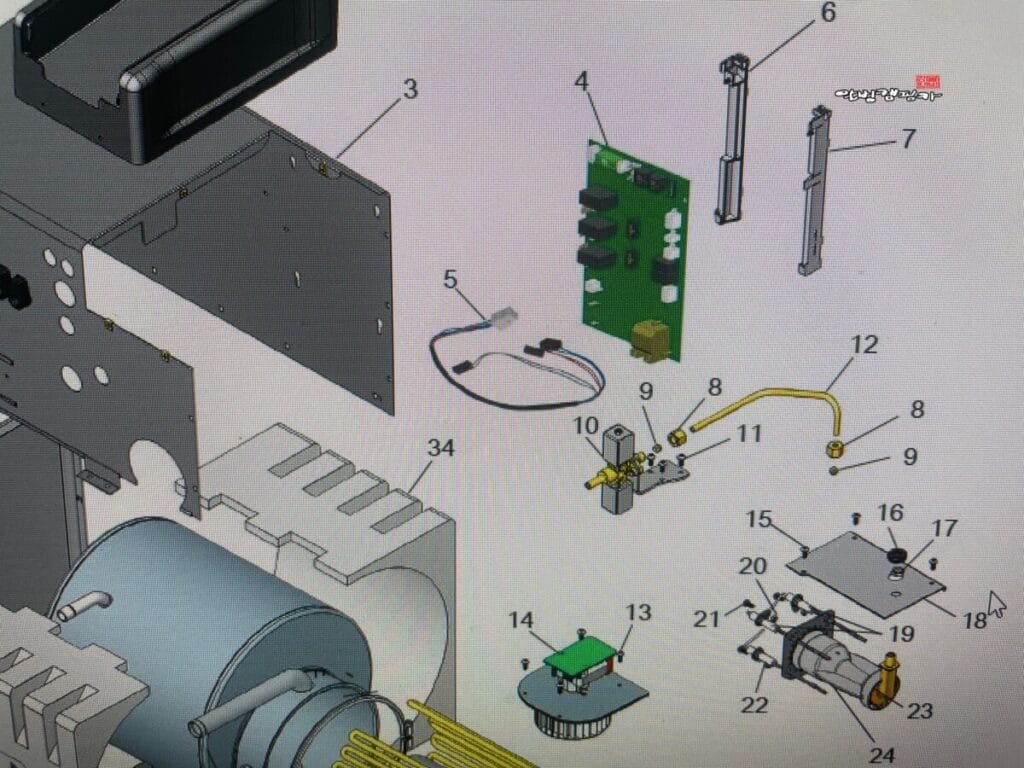

알데 3020 보일러 내부 메인보드(PCB)와 센서 배선 위치 등이 번호로 상세히 표기된 컴퓨터 부품 도면 화면
안전한 분해 조립과 정확한 배선 잭 위치를 파악하기 위해 알데 공식 부품 분해도 시스템을 띄워 확인하고 있습니다.

2. 원인 분석: 내부 온도 센서(Room Temp Sensor) 불량

수동 모드에서 펌프가 정상 작동한다는 것은 보일러 본체나 순환 펌프의 기계적인 결함이 아님을 의미합니다.

알데 보일러 배기구 연통 내부를 꽉 막고 있다가 제거된 바싹 마른 흙벌집(이물질) 덩어리
점검 중 배기구 연통에서 빼낸 벌집 형태의 이물질입니다. 연통 막힘은 가스 연소 불량과 에러를 유발하는 치명적인 고장 원인 중 하나입니다.

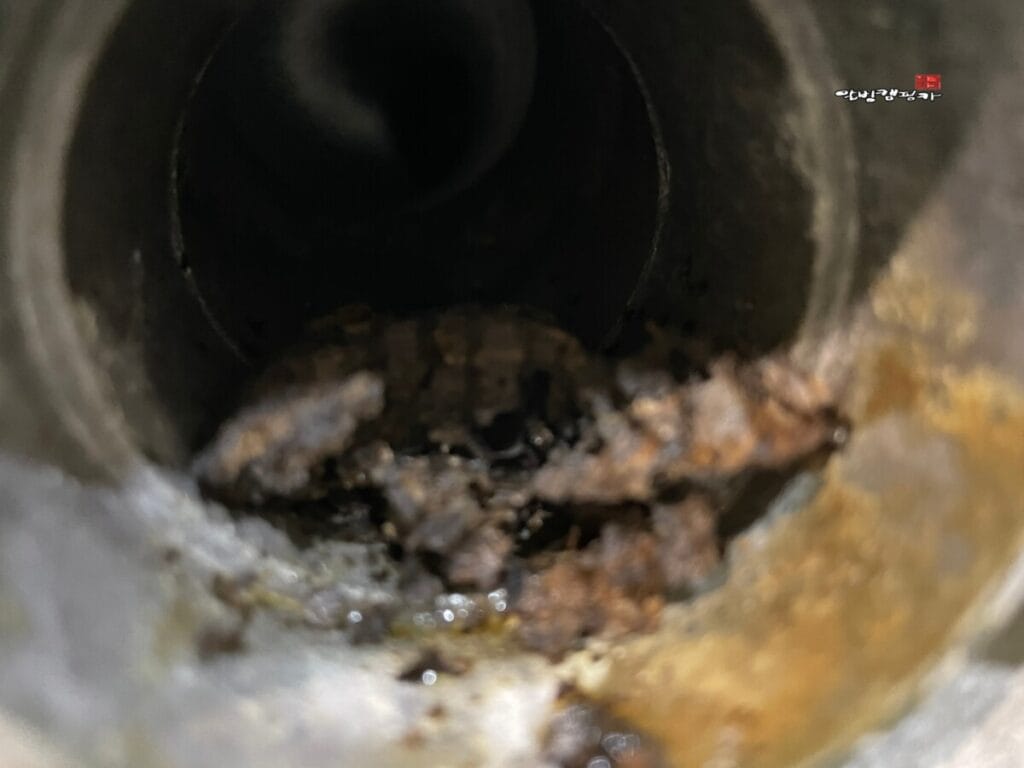

카라반 외부 배기구 연통 안쪽을 들여다보았을 때, 공기의 흐름을 막고 있는 이물질들이 가득 찬 모습
플래시를 비춰 연통 내부를 확인한 모습입니다. 알데3020 고장수리 시 센서 교체뿐만 아니라 배기구 라인의 이물질 청소도 반드시 병행되어야 합니다.

원인은 바로 카라반 실내의 온도를 읽어들이는 ‘내부 온도 센서(Room Temp Sensor)’의 단선 및 불량이었습니다. 센서가 고장 나면 알데 메인보드가 현재 실내 온도를 인식하지 못하므로, 온도를 올려도 펌프를 가동할 시점을 찾지 못해 오토 모드가 먹통이 됩니다. 또한 센서 회로의 단락이 외부 통합 컨트롤러와의 통신 라인(CI-BUS 등)에 간섭을 일으켜 ‘3rd Party Panel C. fail’이라는 복합적인 오류 메시지를 띄우게 된 것입니다.

3. 온도 센서 및 통신 불량 점검 포인트

카라반 환경에서 자주 발생하는 알데 보일러의 센서 및 통신 관련 증상과 조치 방법을 정리했습니다.

점검 항목주요 발생 증상진단 및 해결 방법
내부 온도 센서 불량온도 설정 시 펌프 무반응, 수동 모드만 작동멀티테스터기로 센서 저항값 측정 후 단선 확인 시 1:1 교체 진행
통신 케이블 접촉 불량Panel fault 또는 3rd Party Panel 오류 점등패널 후면 및 보일러 본체의 통신 케이블 분리 후 재결합 (접점 부활제 사용)
보일러 기판(PCB) 오류에어컨, 히터 등 모든 통합 제어 시스템 먹통12V 메인 전원 완전 차단 후 3분 뒤 재부팅 (하드 리셋), 지속 시 기판 점검

4. 온도 센서 교체 작업 및 시스템 정상화

정확한 진단이 끝난 후, 곧바로 핵심적인 알데3020 고장수리 작업인 센서 교체에 돌입했습니다.

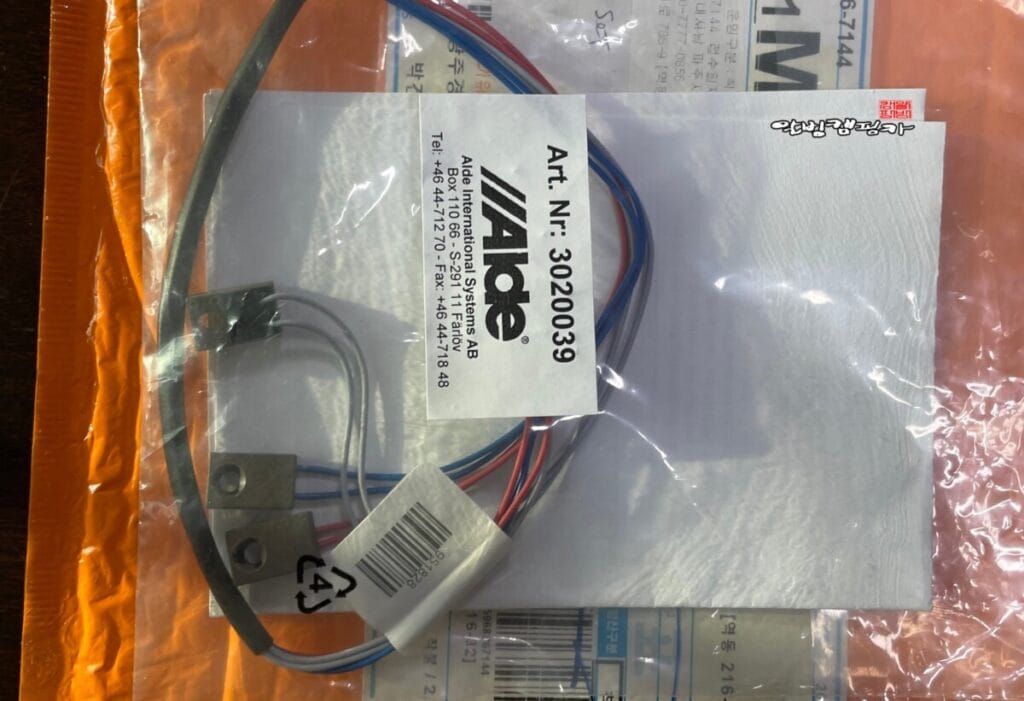

투명 비닐 포장 안에 들어있는 알데(Alde) 3020 보일러 정품 내부 온도 센서 배선 세트(Art. Nr: 3020039)
통신 오류(3rd Party Panel C. fail)의 주범인 불량 센서를 대체하기 위해 준비한 알데 정품 온도 센서(품번 3020039) 부품입니다.

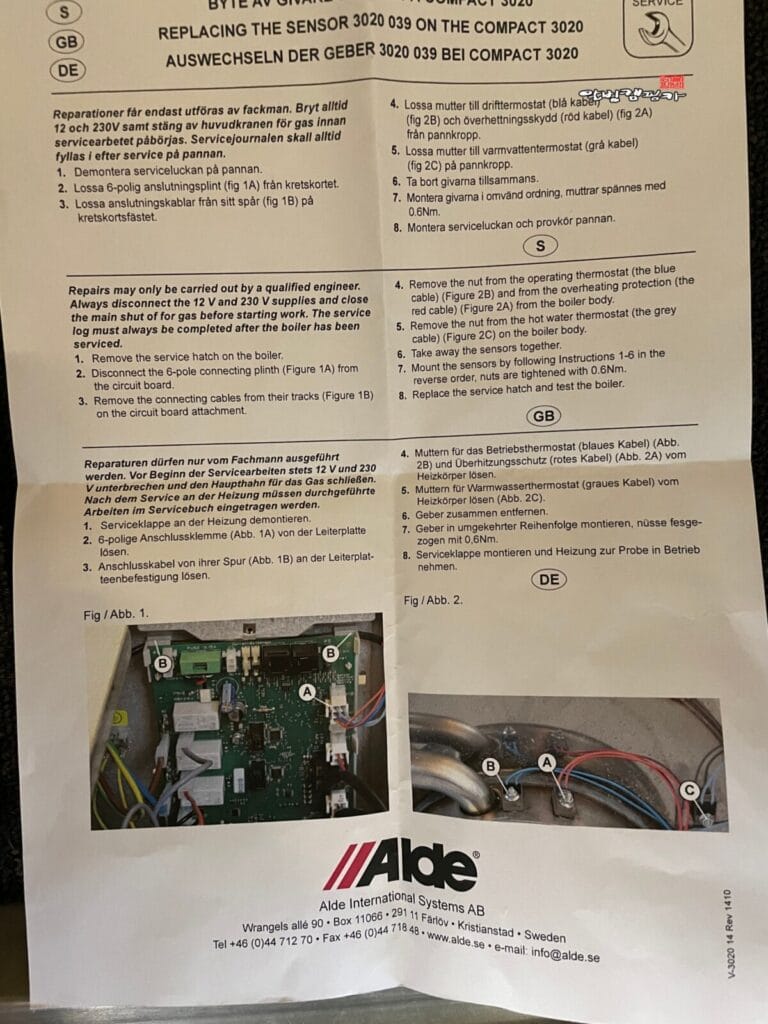

알데 정품 내부 온도 센서 부품에 동봉된 다국어(스웨덴어, 영어, 독일어) 센서 교체 방법 공식 매뉴얼
새 부품에 동봉된 알데 공식 센서 교체 설명서입니다. 안전하고 완벽한 알데3020 고장수리를 위해 제조사의 지침을 꼼꼼히 숙지합니다.

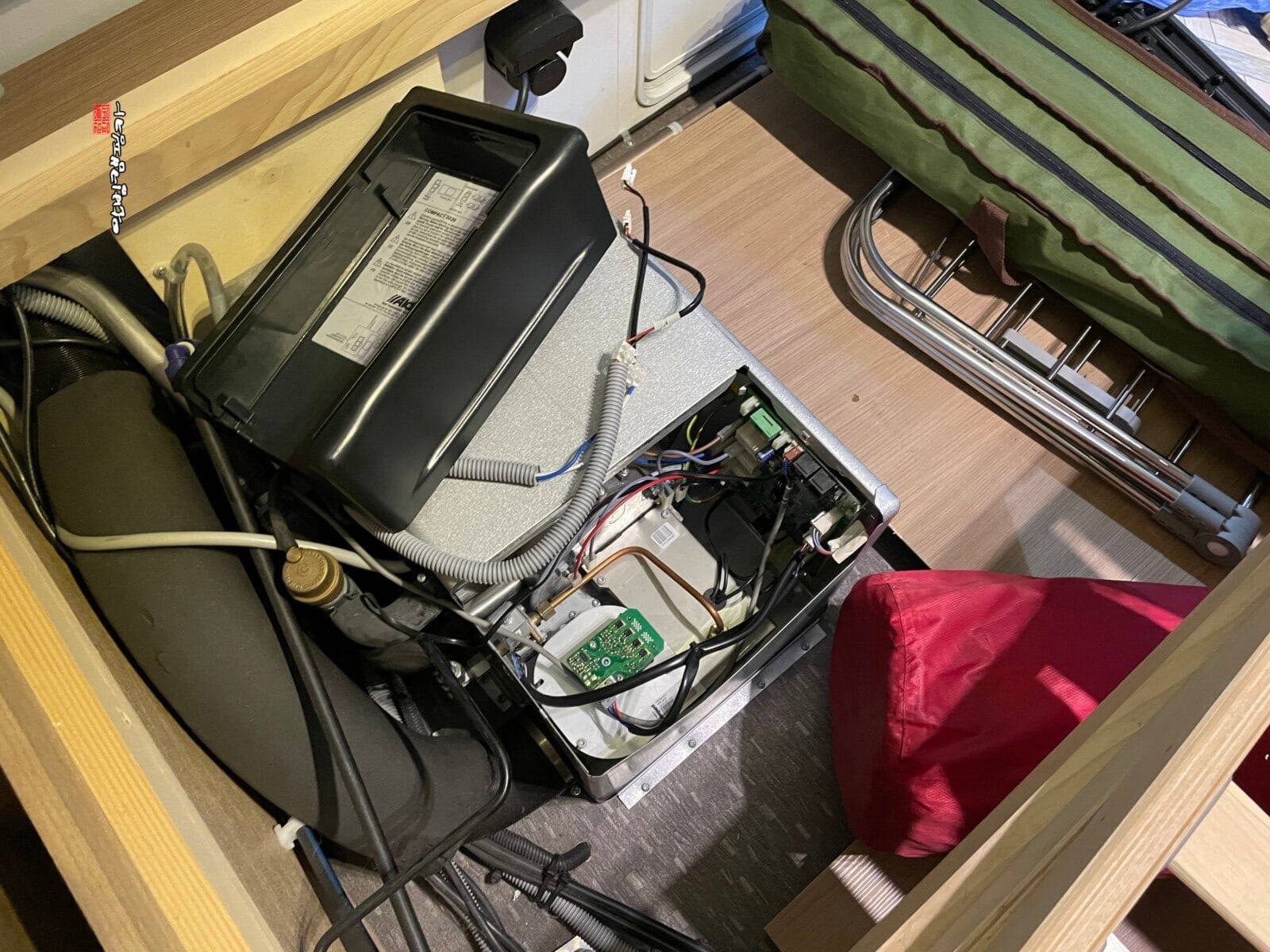

내부 센서 잭 교체 및 기판 점검을 위해 알데 3020 보일러의 상단 검은색 플라스틱 커버를 완전히 열어 녹색 메인보드(PCB)가 드러난 모습
알데3020 고장수리의 핵심인 메인보드(PCB) 배선 재결합을 위해 상단 커버를 완전히 분해했습니다. 새 센서 장착 후 시스템은 완벽히 정상화되었습니다.

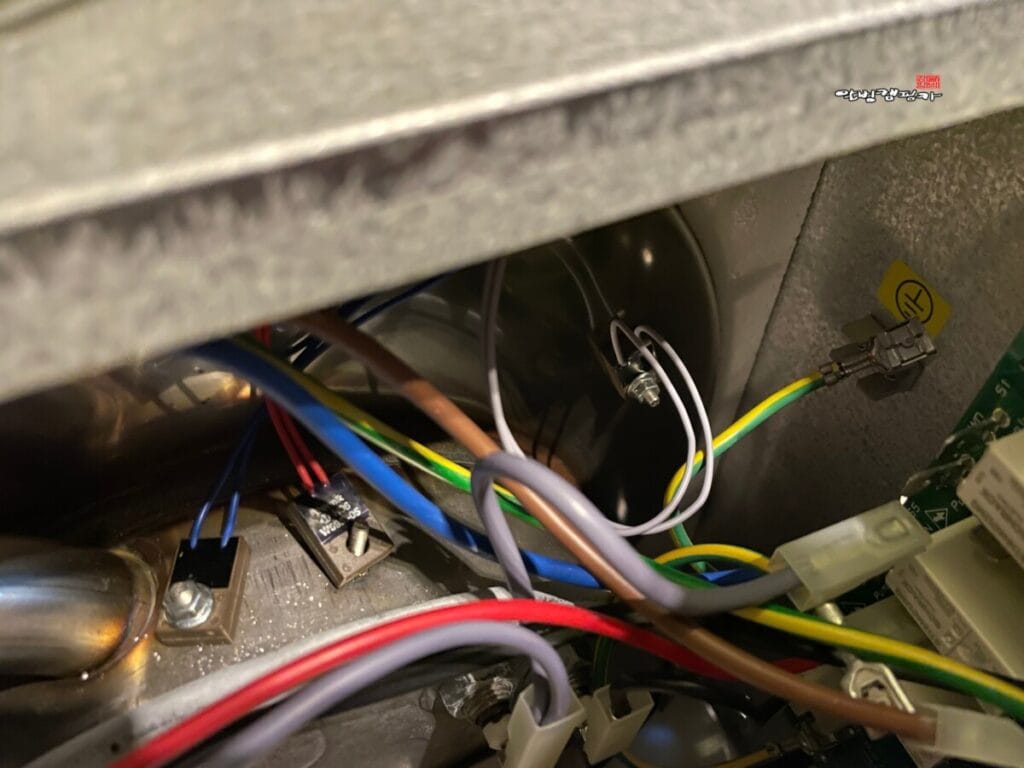

불량 온도 센서를 탈거하기 위해 보일러 본체 내부 좁은 틈새로 보이는 연결 배선과 너트를 풀고 있는 근접 사진
알데3020 고장수리를 위해 기존에 단선된 온도 센서를 본체에서 완전히 탈거하고 배선을 조심스럽게 분리하는 과정입니다.

기존에 단선된 내부 온도 센서를 조심스럽게 탈거하고, 알데 정품 온도 센서로 배선을 새로 연결해 주었습니다. 센서 잭을 메인보드에 꽂고 시스템을 재부팅하자, 패널을 가득 채우던 ‘3rd Party Panel C. fail’ 에러 메시지가 즉시 사라졌습니다. 이어서 실내 희망 온도를 높이자 오토 모드에서도 순환 펌프가 경쾌하게 돌며 배관으로 뜨거운 부동액을 밀어주기 시작했습니다.

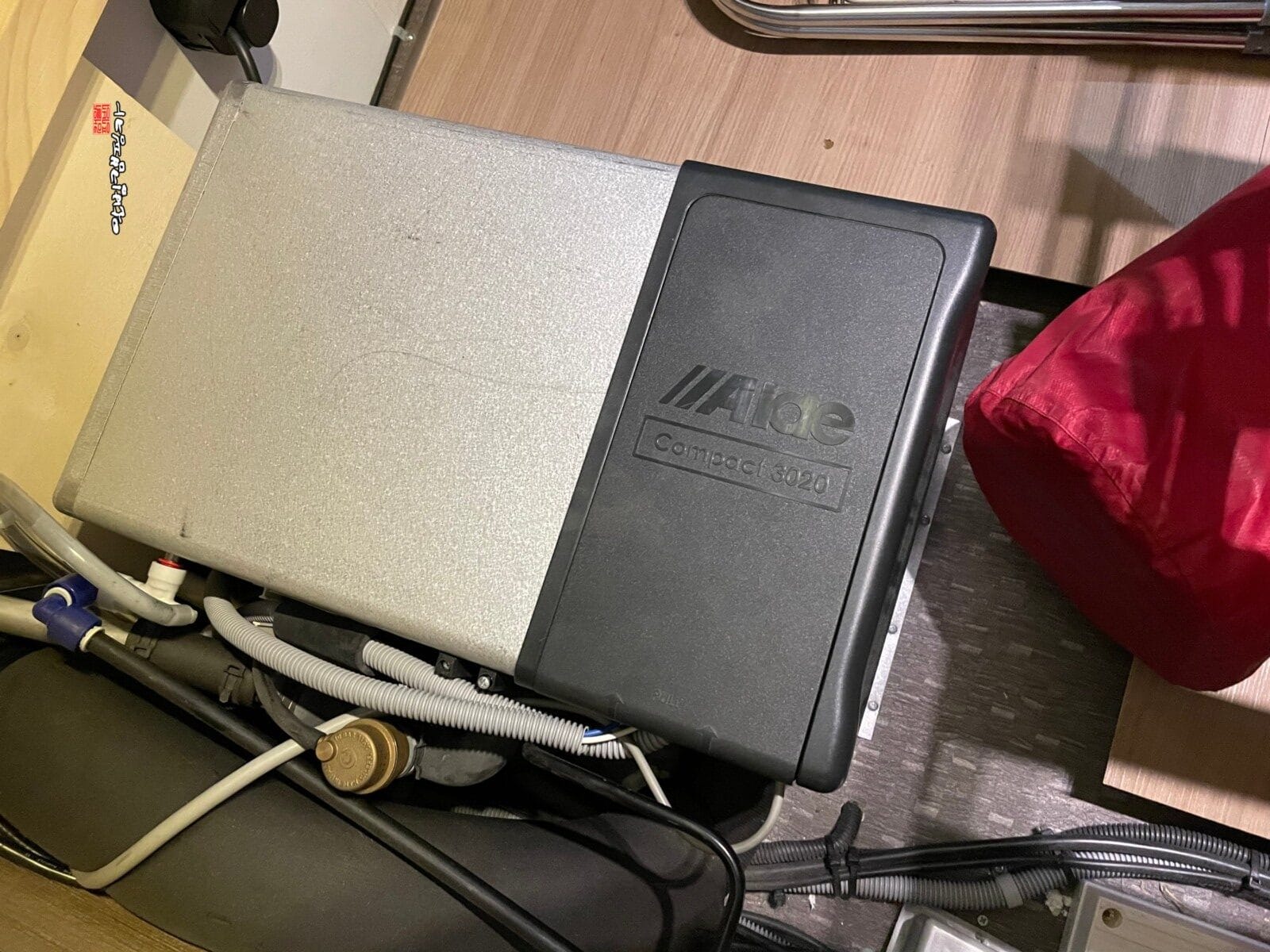

카라반 침대 하단 수납장 내부에 설치되어 있는 은색 바디와 검은색 커버의 알데(Alde) 컴팩트 3020 보일러 본체 모습
수납장 내부에 안전하게 장착된 알데 3020 본체입니다. 펌프 미작동 원인 파악을 위해 본격적인 점검을 시작합니다.

정확한 원인 진단을 통한 알데3020 고장수리로 불필요한 펌프나 패널 교체 없이 문제를 완벽하게 해결할 수 있었습니다. 겨울철 난방 시스템에 문제가 생겼다면 당황하지 마시고 전문적인 점검을 받아보시길 권장합니다. 빠르고 정확한 알데3020 고장수리를 통해 다시 따뜻하고 아늑한 카라반 라이프를 즐기시길 바랍니다.

자주 묻는 질문 (Q&A)

Q1. 내부 온도 센서가 고장 났을 때 임시로 난방을 켤 수는 없나요?

A1. 알데 컨트롤 패널 설정에서 펌프 작동 방식을 ‘오토(Auto)’에서 ‘수동(Continuous/Manual)’으로 변경하시면 펌프가 강제로 계속 회전하여 난방을 가동할 수 있습니다. 다만, 온도를 스스로 조절하지 못해 실내가 지나치게 더워지거나 가스 소모가 심해질 수 있으므로 임시 방편으로만 사용하시고 빠른 시일 내에 센서를 교체해야 합니다.

Q2. 3rd Party Panel C. fail 에러는 무조건 온도 센서 문제인가요?

A2. 아닙니다. 이 오류는 기본적으로 알데 보일러와 카라반의 외부 통합 제어기(트루마 아이넷 등) 간의 통신이 끊겼을 때 발생합니다. 단, 이번 사례처럼 통신 오류와 함께 ‘오토 모드 펌프 미작동’ 증상이 동반된다면 내부 온도 센서의 회로 불량이 통신 라인에 영향을 주었을 확률이 매우 높습니다.

Q3. 알데 온도 센서 교체 작업 시간은 얼마나 걸리나요?

A3. 카라반 브랜드와 센서가 매립된 위치(가구 내부, 출입문 주변 등)에 따라 다릅니다. 배선 접근이 쉬운 곳이라면 30분 내외로 간단히 끝나지만, 숨겨진 배선을 새로 깔아야 하는 구조라면 1시간 이상 소요될 수 있습니다.
