안녕하세요! 카라반에서 전기를 마음 놓고 넉넉하게 사용하기 위해 인산철 배터리로 업그레이드하시는 알비어분들이 많습니다. 하지만 배터리 용량만 크다고 모든 고민이 해결되는 것은 아닙니다. “지금 전기가 얼마나 남았지?”라는 불안감을 지우기 위해서는 배터리가 들어가고 나가는 양을 정확히 파악하는 모니터링 시스템이 필수입니다.

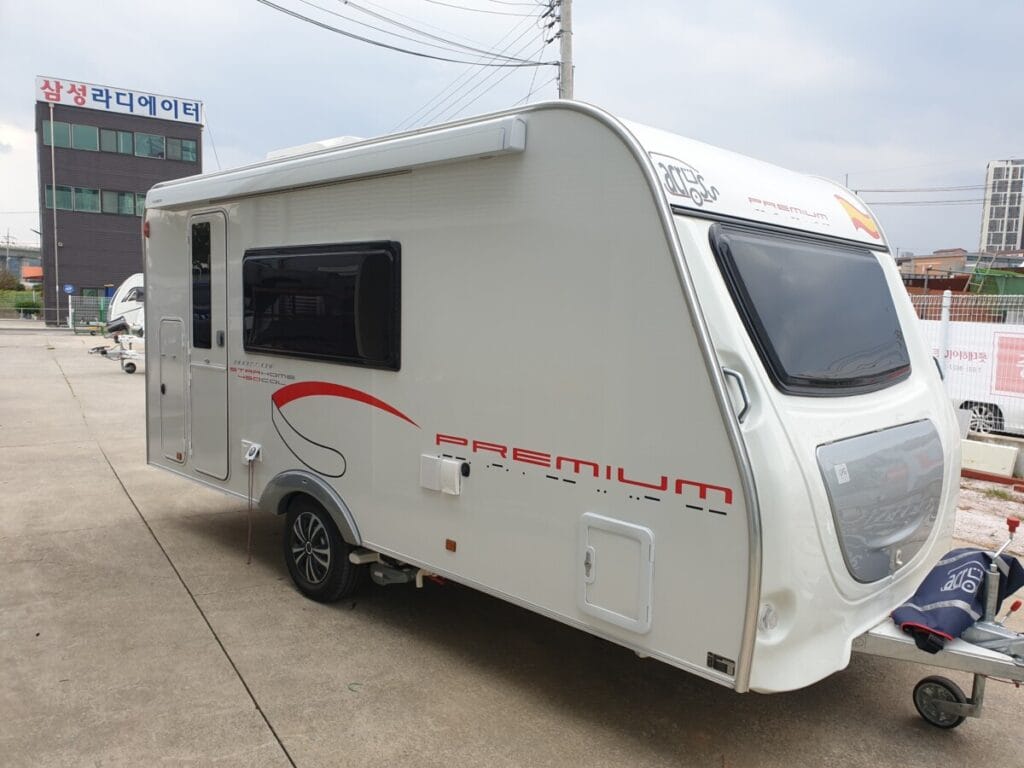

오늘은 스페인 감성이 돋보이는 어크로스 450CDL(Across 450CDL) 카라반에 100% 정확한 배터리 잔량을 알려주는 인산철적산계 설치와, 기존에 엉켜있던 메인 전선을 깔끔하게 정리한 작업 을 이야기 해보겠습니다.
목차보기
1. 카라반에 전력사용량의 정확한 모니터링이 필요한 이유
리튬 인산철(LiFePO4) 배터리는 기존 납산 배터리와 달리 방전 직전까지 전압이 일정하게 유지되는 평탄한 방전 곡선 특성을 가지고 있습니다.
따라서 단순한 볼트(V) 게이지만으로는 현재 배터리 잔량이 10%인지 90%인지 정확히 알기 어렵습니다. 스마트폰 배터리처럼 정확한 잔량(%)과 실시간 사용 전류량(A)을 직관적으로 확인하기 위해 인산철적산계 장착은 선택이 아닌 필수적인 전기 튜닝입니다.
2. 안전의 기본! 깔끔한 메인 전선 정리

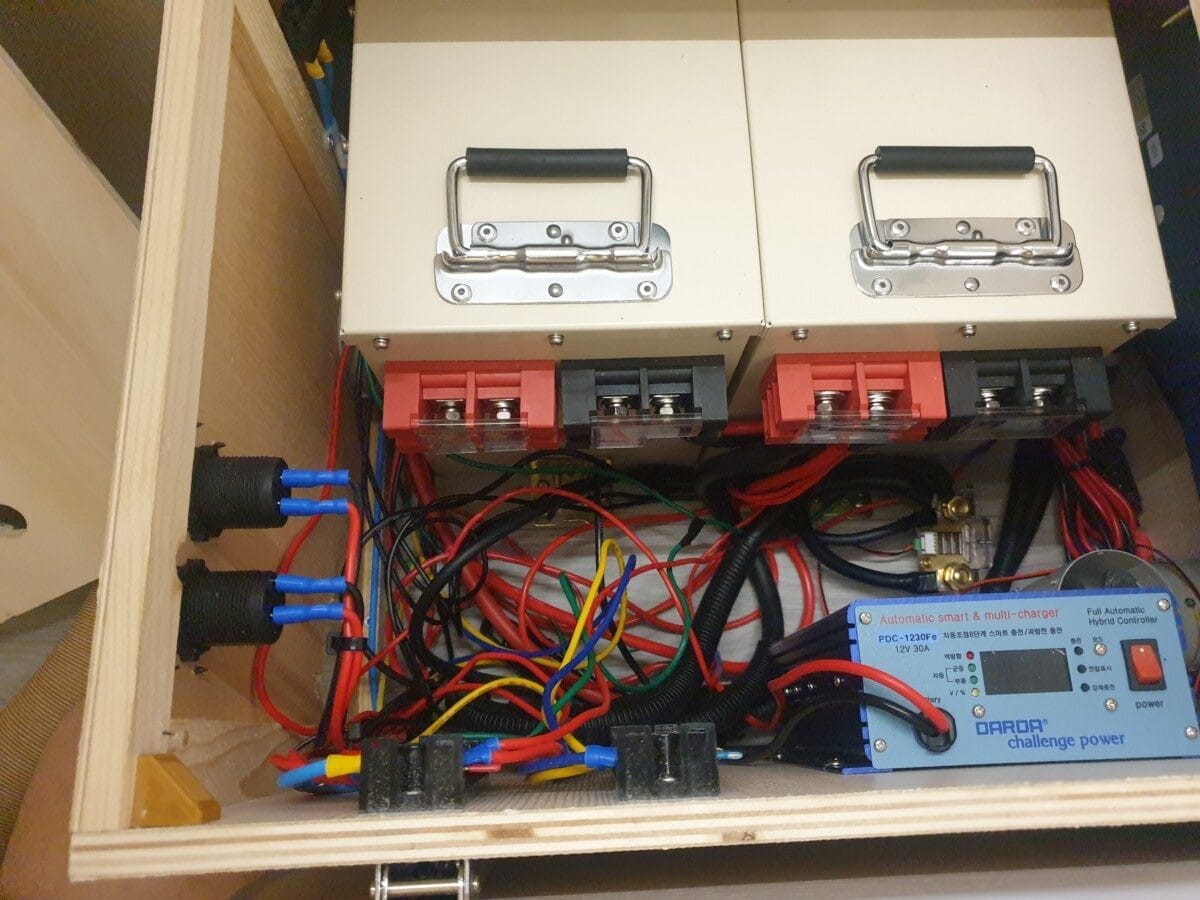

적산계를 설치하기 전, 기존 어크로스 450CDL 메인 배터리함 내부의 복잡하게 얽혀 있던 전선들을 먼저 정리했습니다. 캠핑카 전기 작업의 기본은 무조건 ‘안전’과 ‘마감’입니다.

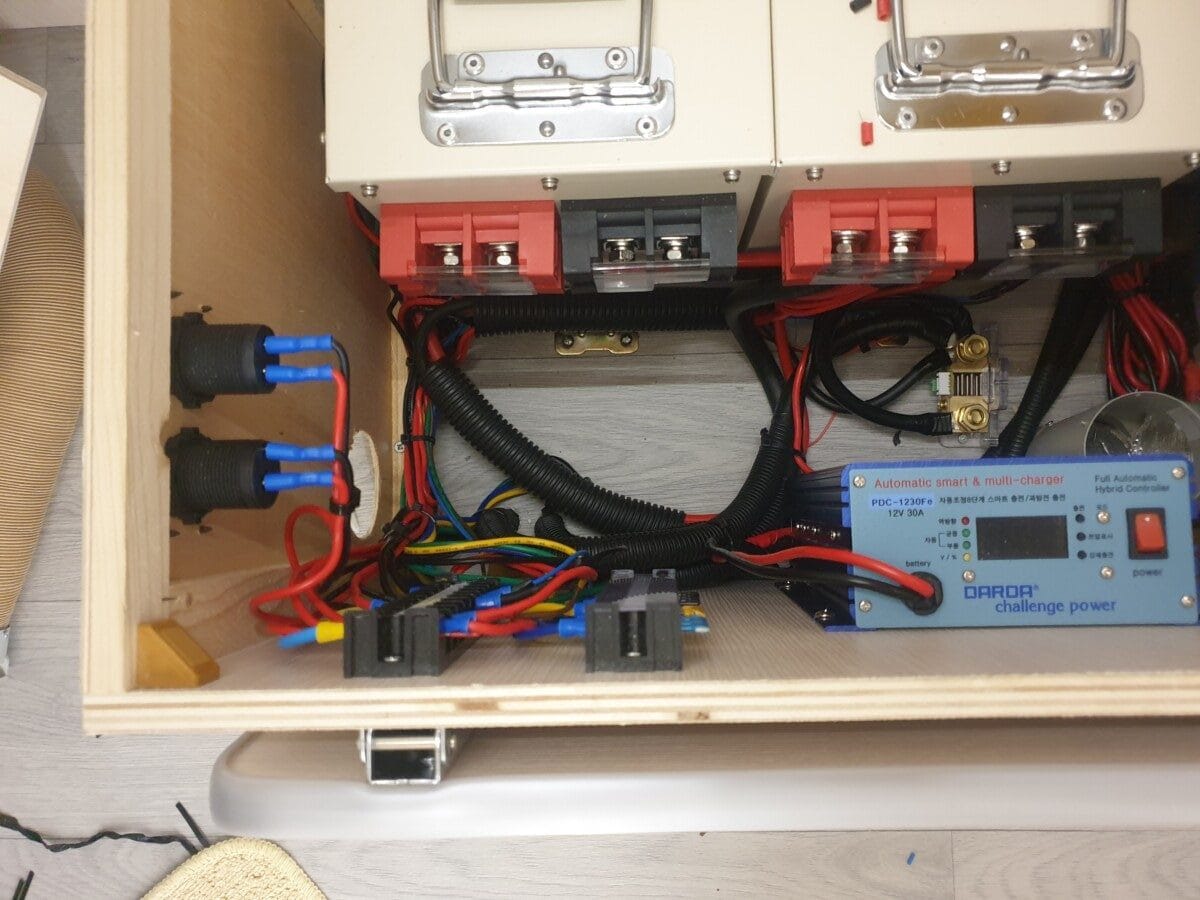

- 불필요하게 길게 연장된 배선을 최적의 길이로 깔끔하게 재단
- 모든 터미널 링단자는 전용 압착기로 강하게 압착 후 수축 튜브를 이용해 완벽하게 절연 처리
- 주행 중 지속적인 진동에 배선이 쓸리거나 벗겨지지 않도록 익스팬더 튜브와 케이블 타이를 이용해 견고하게 고정
3. 인산철적산계 설치 시 주의할 점 (필독)
적산계는 배선 하나만 잘못 연결해도 전류량을 제대로 읽지 못하거나 기기가 파손될 수 있습니다. 혹시라도 자가 장착을 고려하신다면 아래의 주의사항을 반드시 확인하셔야 합니다.
| 주의 사항 | 상세 설명 및 해결 방법 |
| 션트(Shunt) 저항 연결 위치 | 배터리의 메인 마이너스(-) 단자에 직렬로 가장 먼저 연결되어야 합니다. 카라반 내부의 다른 마이너스 배선이 션트를 거치지 않고 배터리에 직접 물리면 측정 오차가 발생합니다. |
| 배터리 용량(Ah) 정확한 설정 | 모니터 설정(Setting) 메뉴에 진입하여, 내 카라반에 장착된 배터리의 정확한 총 용량(예: 300Ah, 600Ah)을 입력해 두어야 정확한 %가 계산됩니다. |
| 초기 만충(100%) 동기화 세팅 | 설치 직후에는 잔량이 맞지 않습니다. 220V 한전 충전기를 꽂아 배터리를 100% 완전 충전시킨 후, 모니터에서 ‘만충(Full/100%)’ 동기화 세팅을 1회 진행해야 합니다. |
| 적정 굵기의 케이블 사용 | 션트 저항과 배터리를 연결하는 메인 케이블은 카라반의 최대 인버터 사용 전류를 충분히 버틸 수 있는 두꺼운 실리콘 케이블(최소 4AWG 이상)을 사용해야 화재를 예방합니다. |
4. 작업 완료 및 시스템 작동 테스트

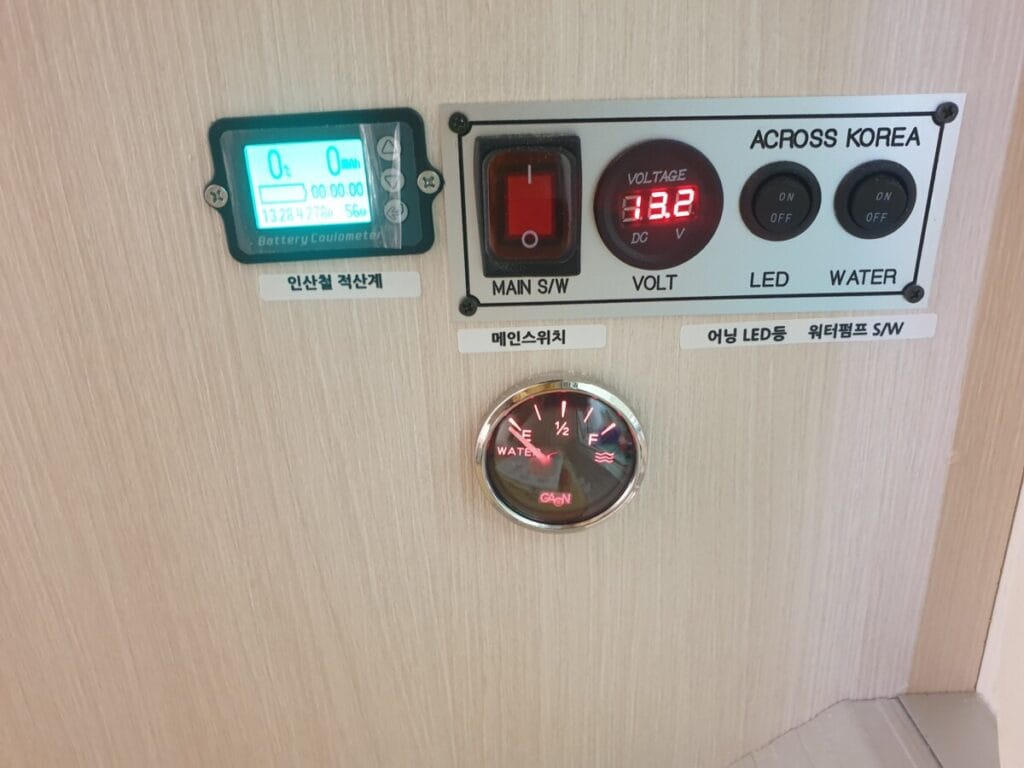

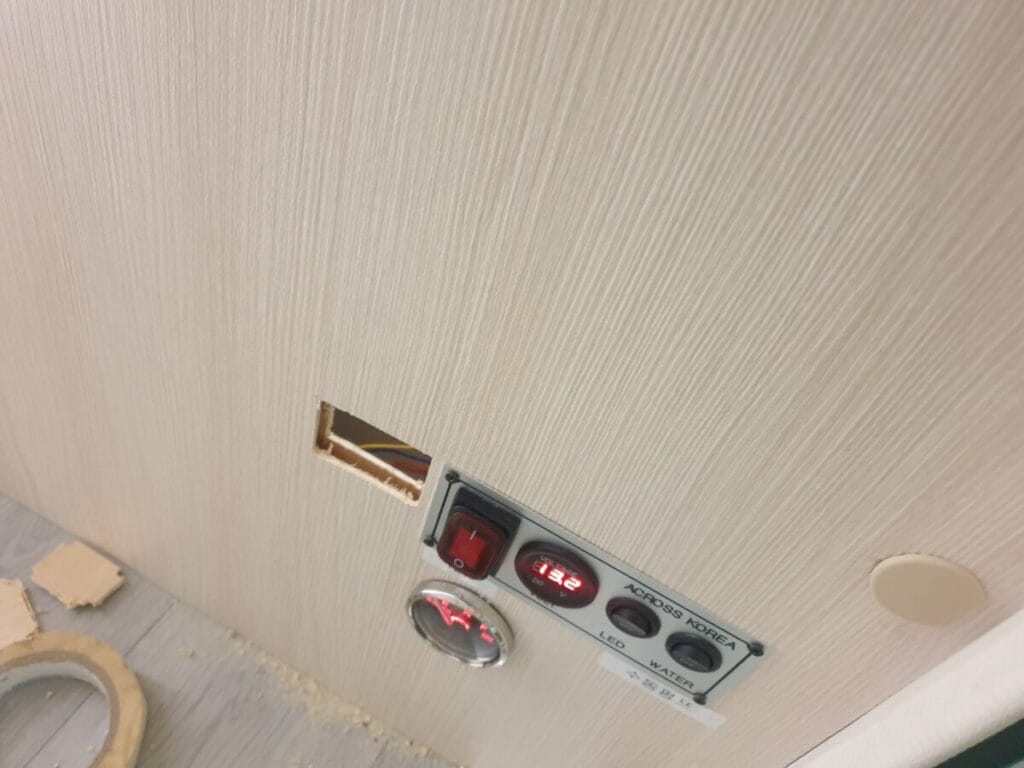

션트 저항을 흔들림 없이 튼튼하게 고정하고, 디스플레이 모니터는 사용자가 보기 편한 실내 메인 컨트롤 패널 쪽에 타공하여 매립했습니다. 한전 충전기를 연결하여 충전 전류가 정상적으로 (+)로 표시되는지, 전자레인지와 에어컨을 가동했을 때 방전 전류가 (-)로 즉각 표시되는지 완벽하게 점검 테스트를 마쳤습니다.
자주 묻는 질문 (Q&A)
Q1. 기존 카라반에 달려있던 납산용 볼트게이지로는 인산철 배터리 체크가 안 되나요?
A1. 불가능하지는 않지만 매우 부정확합니다. 인산철 배터리는 방전 직전까지 13V 초중반 대를 유지하므로 전압만으로는 남은 용량을 절대 알 수 없습니다. 스마트폰처럼 남은 용량이 %로 표시되는 인산철적산계를 다셔야 노지 캠핑 중 갑자기 전기가 끊기는 낭패를 막을 수 있습니다.
Q2. 션트 저항은 배터리 플러스(+) 단자에 연결하면 안 되나요?
A2. 절대 안 됩니다. 인산철적산계의 션트 저항은 구조상 반드시 배터리의 마이너스(-) 단자 쪽에 설치하도록 설계되어 있습니다. 플러스 단자에 연결할 경우 합선(쇼트)이나 적산계 기기 내부 회로가 타버리는 파손의 위험이 있습니다.
Q3. 모니터에 전기를 쓰는 양(A)은 잘 표시되는데 퍼센트(%)가 안 맞아요.
A3. 초기 100% 세팅이 누락되었기 때문입니다. 배터리를 끝까지 충전하여 한전 충전기에 녹색불(완충)이 들어왔을 때, 적산계 설정 버튼을 길게 눌러 100% 꽉 찼다는 동기화(Zeroing/Full) 작업을 1회 진행해 주시면 이후부터는 넣고 빼는 양을 계산하여 정확하게 측정됩니다.
